商品の詳細:
お支払配送条件:
|
| 名前: | 管状のタイプWire&Cableのリード編み機 | タイプ: | 管状 |
|---|---|---|---|
| 使用: | ワイヤー ストランディング | 材料: | 銅線、Alワイヤーおよび絶縁されたケーブルの中心。 |
| 巻き枠: | 200のmm、250のmm、315のmm、400のmm、500のmm、630のmm、800のmm、1000のmm、1250のmm | ブレーキ方法: | 空気ブレーキ |
| 機械の色: | カスタマイズ | 保証期間: | 1 年 |
| ハイライト: | 高速管状のStrander,銅の管状のStrander,200mmのボビン管状のStrander |
||

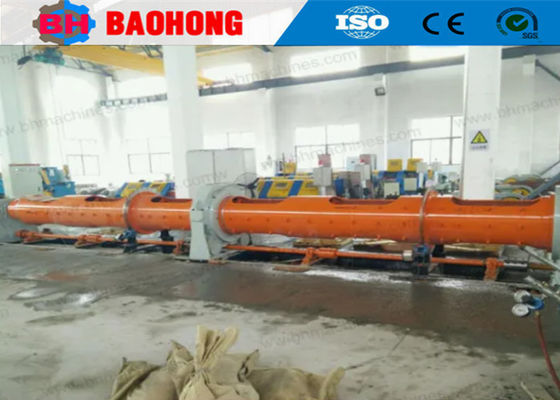

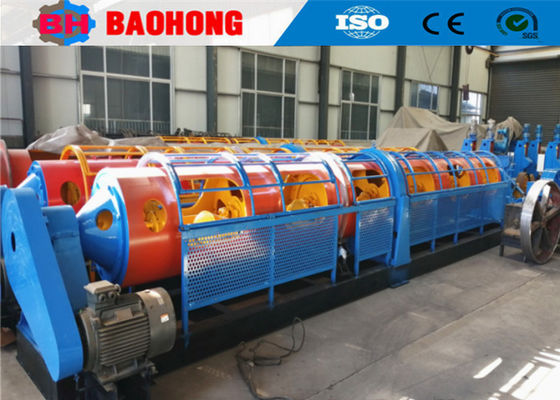

高速銅管型ワイヤー&ケーブルストランディングマシン 200mmボビン
1適用する
管状のストランディング機械は,銅線,アルミ線,断熱ケーブルコアに使用されます.1+6ボビン,1+12ボビン銅/アルミニウム丸&コンパクト導体と鋼鉄ワイヤのストランディングのために,バック・トイストでチューブルストランダーストランディング.
生産速度が非常に速い.例えば,JGG/1+6チューブルストランディングマシン, 45mm2裸のワイヤー,ピッチ105mm,速度は2500m/hです.スキップストランディングマシンでは3万mのワイヤーを生産できます. 荷付けと卸荷時間を短縮し,ホスト停止時間を,例えば3時間, 20000mの電導体を生産することができます. 生産能力は非常に高いです.
2特徴
2.1 このチューブル型ストランディングマシンを顧客の要求に応じてカスタマイズします.
2.2 ストランディングマシンは,1+5ボビン,1+6ボビン,1+8ボビン,1+10ボビン,1+12ボビン,ケージまたは顧客の要求に応じて設計されている.
2.3 ボビン: 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm, 1000mm, 1250mm DIN 46397 標準/修正
2.4 管状のストランディングマシン,両端に良いベアリングを支えるケージ.大きなメインベアリングはポンプオイル強制潤滑ベアリングです.
2.5 管状のケージは,内部ストレスを軽減し,使用期間を延長するような,アニールされている.
2.6 高効率と速度,低騒音,長寿命. 200 / 1+6 檻最大速度 1400 RPM. 200 / 1+18 檻最大速度 900 RPM. 1250 / 1+5 檻最大速度 100 RPM.
2.7 機械的なピントルでロックされたボビン:一つは移動し,一つは固定されているか,ボビンがロックで軸に固定されている.
2.8 スリブンの緊張のための異なるブレーキ装置
2.9 ディスク型 チェイジ用の気圧ブレーキ
2.10 PLC 装備 選択可能
2.11 キーギアボックスは中国の最高のギアボックスを採用する.
2.12 各コリンクランプ装置に電磁線断断断断断断装置を1つ設置する.機械メーターカウンターにインダクション停止装置を1つ設置する.これらの装置は99.9%の線断断断断断断断断断を検出する.
3. テクニカルパラメータ
|
モデル (チューブルストランディングマシン)
|
JGG-400 | JGG-500 | JGG-630 | |
| 単線直径 |
銅
|
φ1.2-2.6mm | φ1.4-4 mm | φ2−7 mm |
|
アルミニウム
|
φ1.8-2.6mm | φ1.8-4 mm | φ2−7 mm | |
|
横断した電導体の最大OD
|
φ7 mm | φ10 mm | φ12 mm | |
| ストランディングピッチ |
6 ボビン ストランディング ケージ
|
37~281mm | 44~338mm | 82~620mm |
|
12 ボビン ストランジング ケージ
|
37~281mm | 44~338mm | 82~620mm | |
|
18 ボビン の 横ばい の 檻
|
44~334mm | 44~338mm | 82~620mm | |
| 回転速度 |
6 ボビン ストランディング ケージ
|
600回転/分 | 600回転/分 | 400回転/分 |
|
12 ボビン ストランジング ケージ
|
600回転/分 | 500回転/分 | 300回転/分 | |
|
18 ボビン の 横ばい の 檻
|
450回転/分 | 400回転/分 | 230回転/分 | |
| カプスタン |
カプスタンの車輪直径
|
φ600 mm | φ800 mm | φ1000 mm |
|
最大引力
|
3T | 5T | 5T | |
|
モーターパワー
|
22 KW | 30 KW | 37 KW | |
|
ボビンサイズ
|
400 mm | 500mm | 630 mm | |
|
センター・ペイオフ・ボビン
|
400 mm | 500mm | 630 mm | |
|
ボビンの取り込み
|
1250mm | 1600mm | 2000mm | |
4写真
5荷造りの写真
6私たちの工場と紹介
株式会社ヘジアンバホン電気機械は2006年に設立されました. 当社は,ヘビ省ヘジアン市の経済開発地帯に位置しています.北中国のワイヤーストランディングマシンと敷設機械の最大のプロフェッショナルメーカーです.
2006年以来 顧客からのサポートと 配慮に頼ってBaohong機械は,ワイヤストランディングマシンと敷設機械の研究開発に専念し,大きな改善を行いましたJLKの硬いストランディングマシンシリーズの生産を発展させることができる唯一の工場になりました. 中国で組み立てライン加工,JGBのボウ・スキップ・ストランディング・ラインも開発しましたCGB ボウ・スキップ型ケーブルラインとCLY 高速クレイド型敷設ライン.
現在,ヘジアンバホン電気機械株式会社,面積は1万平方メートル,生産ワークショップは8000平方メートルです. 当社は10人のR&Dスタッフを含む60人の従業員を持っています.現在,年間生産額は1000万ドル以上です.中国で最も重要な ストランディングマシンメーカーに発展しました
