アルミニウムワイヤとケーブル用のリジッドタイプストランディングマシン

アルミ電線・ケーブル用剛性型ストランディングマシン

1. 用途

この機械は、主に大断面・長尺の鋼心アルミより線（ACSR）およびアルミ合金導体の非ねじりより線に使用されます。また、丸型、異形、扇形のコアを持つ銅導体の非ねじりより線および圧着にも適用できます。

2. 主な構成部品

2.1 Φ1600 ペイオフスタンド

2.2 #型ワイヤーガイドスタンド

2.3 12B、18B ストランダー

2.4 ワイヤー組立ダイス＆圧着装置

2.5 メーターカウンター（機械式、電子式）

2.6 Φ 1600 強力ダブルキャプスタン

2.7 Φ 1800 コラム型テイクアップ（トラバース付き）

2.8 電気制御システム

2.9 安全保護システム

3. 特徴

3.1 機械全体は独立したモーターで駆動され、ケージとキャプスタンの各セクションは、個別の永久磁石同期サーボモーターで駆動されます。ケージは専用のギアボックスを介して回転駆動され、従来の地上軸リンケージ駆動の剛性型ストランダーと比較して構造が簡素化され、機器のメンテナンスがより便利になります。

3.2 機械全体の制御はInovanceシリーズPLCを採用し、さまざまな生産プロセスパラメータはタッチスクリーンを介して設定されます。ケージとキャプスタンの各セクションは江蘇志摩サーボモーターで駆動され、モータードライバーは周波数コンバーターデバイスです。伝送精度を確保するため、伝送モーターはグレーティングエンコーダーフィードバックを採用し、機械全体はバス通信方式を採用して信号伝送精度を確保しています。実際の生産では、ユーザーは必要なケーブル仕様に応じて、ケージの各セクションのピッチや生産ラインの速度などのプロセスパラメータをタッチスクリーンで設定します。起動時には、各伝送部の速度がPLCによって自動的に計算され、機械全体の同期とより線のピッチの精度が確保され、機械全体の無段階速度調整が実現します。電子制御システムは高度な技術、便利な操作、信頼性の高い動作を備えています。

3.3 パルス原理を使用して断線を検出し、ケージの各セクションの任意のボビンの断線信号を正確に判断し、検出精度を確保します。タッチスクリーン上の表示を通じて、オペレーターは問題を迅速に解決し、次の起動を開始できます。

3.4 この機械はInovance PLCプログラマブルコントローラーとフィールドバスを使用して、機械のすべての部分の動作状態を統一的にコマンドし、調整し、周波数コンバーターを使用してACモーターの起動と動作を制御します。Inovanceタッチスクリーンを使用して、さまざまなプロセスパラメータを設定および表示します。電子制御システムは、技術的に高度で、操作が簡単で、信頼性の高い動作を実現します。

4.主な技術パラメータ

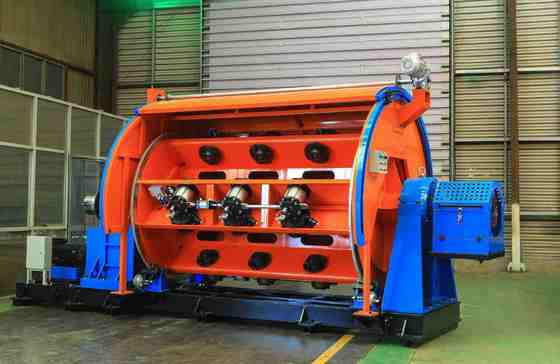

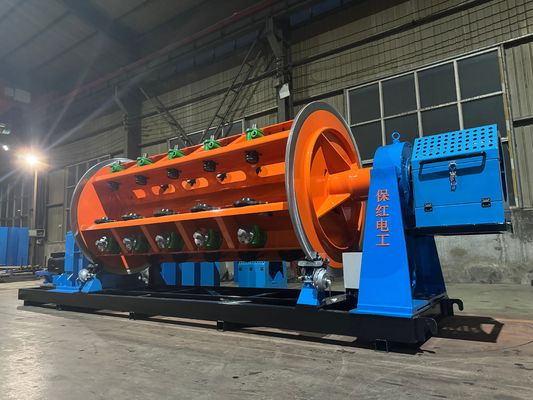

5.写真

6.梱包写真

7.当社の工場と紹介

河北宝宏電気機械有限公司は2006年8月1日に設立されました。北京、天津、石家荘の三角中心に位置する河北市沙瓦郷工業地帯にあり、交通の便が良く、鉄鋼資源が豊富です。 ストランディングマシンシリーズ製品の生産から始まり、18年の開発を経てきました。

人材の優位性と技術力を最大限に活かし、新技術とプロセスの研究開発を継続し、着実な成長を遂げ、高度な製造技術、強力な生産能力、全国および海外をカバーする販売ネットワークを持つ総合的な経済主体へと徐々に発展しています。 同社は30,000平方メートルの工場面積をカバーし、12人の機械および電気技術者を含む100人以上の従業員を抱え、その加工設備は合計6,000万元を超えています。現在、大規模な加工設備の導入と、プロセスの研究、開発、改善を通じて、JLKケージを製造する中国唯一のメーカーとなっています。 ストランディングマシンシリーズユニットを組み立てラインで製造しています。
