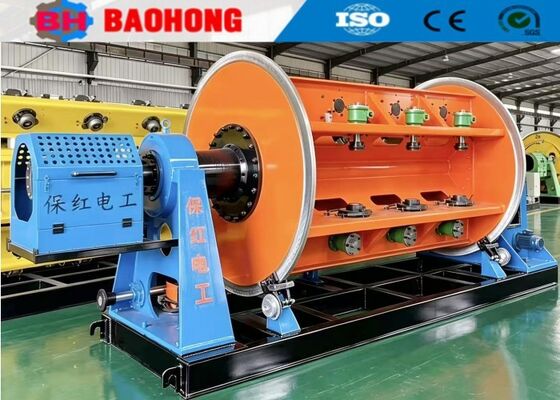

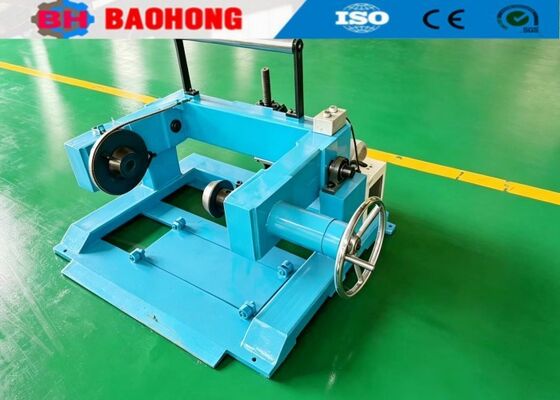

JLK 架空送電線および ACSR 用高速リジッドフレーム撚線機

1固いストランディングマシンの特徴

1.1 逆回転不可能な設計: 銅線,丸いアルミ線,前回転セクターの導線,鋼線を装甲するために設計された.

1.2 柔軟な積載オプション:側積載とフロント自動積載メカニズムは,クライアントサイトのレイアウトと特定の要求に基づいてカスタマイズすることができます.

1.3 精密な緊張制御:全生産期間中,一貫して信頼性の高い緊張を維持するために,空気力学抵抗と電磁ブレーキを装備する.

1.4 独立モーター駆動:各ケージが電気同期を備えた独立モーターによって駆動される地軸トランスミッション構造を有する.

1.5 高度なHMI+PLC制御: ストレンドピッチと方向を簡単に事前に設定し,自動的な緊張補償を可能にします.引力キャプスタンとアザップユニットとシームレス速度同期.

1.6 総合的な安全保護:内蔵された安全機能には,ワイヤ断裂 (オーバーライン) 保護と過電圧保護が含まれます.

2.1Ø 500-630 セントラル・ペアオフスタンド 1セット

2.26B,12B,18B,24B 硬いストランダー 1セット

2.3 4セットを圧縮するワイヤー組

2.4メートルカウンター 1セット

2.5Ø2000 ダブルイニシアチブキャプスタン 1セット

2.6Ø2500 トランスバースト 1セット

2.7 トランスミッションシステム 1セット

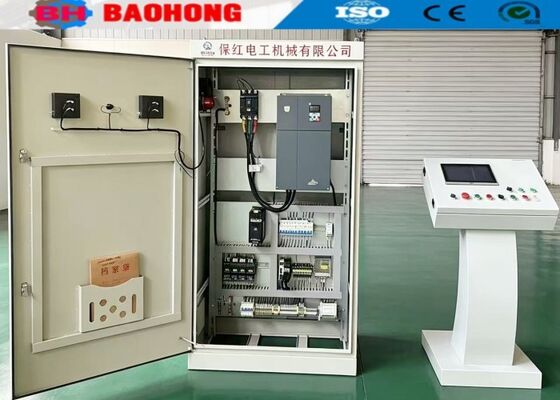

2.8 電動制御システム 1セット

2.9 安全保護装置 (押す/引く安全カバー) 1セット

2.10 地面シャフト安全カバー 1セット

2.11 リール 積載 散布器 1セット

2.12 圧縮式フレンチキー 1セット

3特徴
3.1機械は人間と機械のインターフェースを備えており,すべての操作パラメータをリアルタイムで表示し,設定することができます.これは直感的で便利です.

3.2各ストランダーの実際の回転速度,キャプスタンの線形速度,その他の動作パラメータを視覚的に表示することができる.

3.3メーターのホイールは,メーターを停止するように設定するために,メインの制御キャビネットに接続されている.

3.4 切断警報信号は,送電線の混乱や故障を効果的に防ぐために無線で送信される.

3.5 操作に便利で美しい形状のタッチスクリーン操作デスクを採用します.

4. テクニカルパラメータ

4.1 単線直径を絞った線

銅線 Φ1.5 Φ5.0mm

アルミワイヤ Φ1.8 Φ5.0mm

4.2 最大 横断 OD Φ45mm
4.3 横断のピッチ

6B 50~720mm

12B 77-866mm

18B 99-998mm

24B 110-1118mm

4.4回転速度

6B 330r/min

12B 308r/min

18B 275回転/分

24B 252r/min

4.5最大.キャプスタンの線形速度 85.45m/min
4.6 キャプスタンの車輪直径 Ø2000mm
4.7 檻の中のリール PND500
4.8 中央の返済リールサイズ PN100~PN1600
4.9リール PN1600〜PN2500を拾う
4.10 メインモーターパワー 75kW (インバーター付きACモーター)

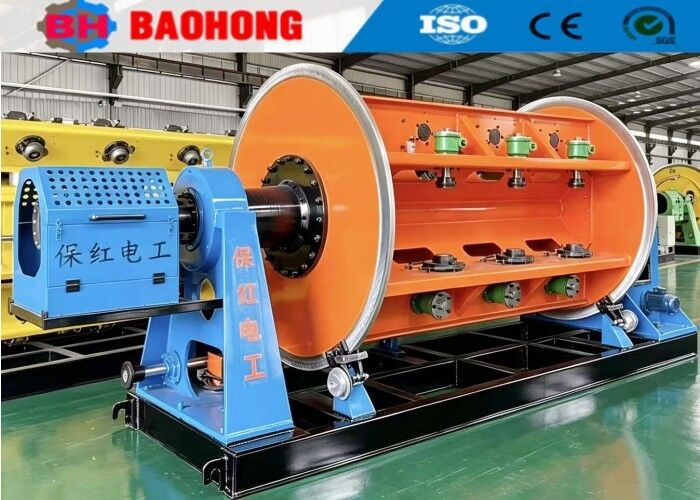

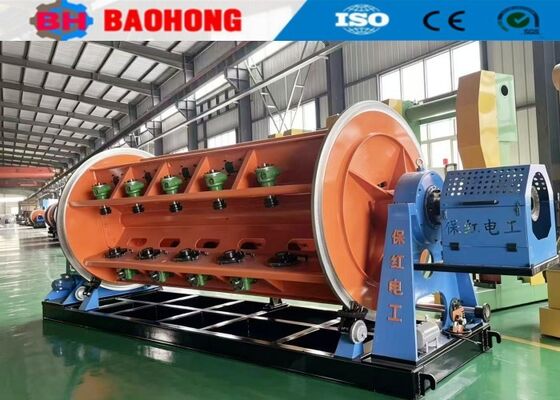

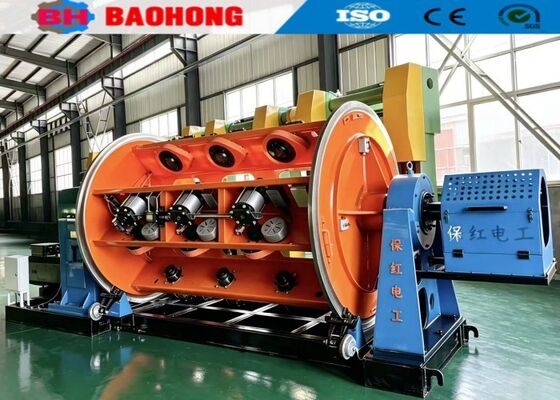

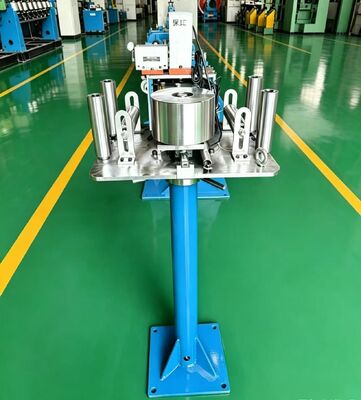

5写真

6包装写真

7工場と会社の紹介

株式会社ヘジアンバホン電気機械は,2006年に設立されました. 当社は,河北省ヘジアン市の経済開発地帯に位置しています.北中国のワイヤストランディングマシンと敷設機械の最大のプロフェッショナルメーカーです.

2006年以来 顧客からのサポートと 配慮に頼ってBaohong機械は,ワイヤストランディングマシンと敷設機械の研究開発に専念し,大きな改善を行いましたJLKの硬いストランディングマシンシリーズの生産を発展させることができる唯一の工場になりました. 中国で組み立てライン加工,JGBのボウ・スキップ・ストランディング・ラインも開発しましたCGB ボウ・スキップ型ケーブルラインとCLY 高速クレイド型敷設ライン.

現在,ヘジアンバホン電気機械株式会社,面積は1万平方メートル,生産ワークショップは8000平方メートルです. 当社は10人のR&Dスタッフを含む60人の従業員を持っています.現在,年間生産額は1000万ドル以上です.そして中国で最も重要なストランディングマシンメーカーに発展しました
