商品の詳細:
お支払配送条件:
|
| 項目名: | 鋼鉄ボビン | タイプ: | 単一層 |
|---|---|---|---|
| 応用: | 曲がりくねっています | ボビン仕様: | 500 550 630 710 800 |
| 材料: | 鋼鉄 | アイテムの色: | オプション |
| ハイライト: | 鋼線の巻き枠,頑丈なケーブル巻き枠 |
||

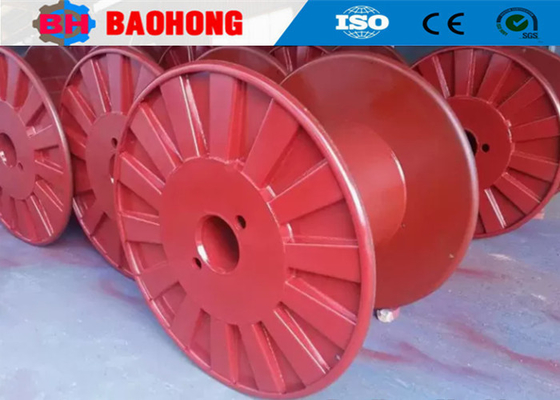

工業用スチールケーブルリール、シングルウォールリム付きフランジ付きケーブルスプールリール
1. 用途
ケーブル、鋼線、鋼ロープ、銅、アルミニウム、溶接ワイヤー、プロセス、片道または出荷ボビン用。
2. 主な特徴
鋼板のスタンピングと溶接成形により、高剛性、高精度、高速運転での安定性を実現。。サイズは、お客様の仕様またはGB4004-83、JB/T8997.4-1999およびDIN46397、DIN46395、DIN46391に準拠。
3. 技術パラメータ
| 仕様 タイプ |
d1 | d2 | d3 | d4 | d5 | e | L1 | L2 | t4 | α | Vdm³ |
| 315 | 315 | 160 | 60(71) | 36 | 8-16 | 40(71) | 236 | 200 | 10-15 | 60° | 9.2 |
| 355 | 355 | 140/180 | 90 (112) |
56 | 16-28 | 71 (112) |
265/215 | 224/180 | 15-20 | 18.7/13.2 | |
| 400 | 400 | 160/200 | 300/236 | 250/200 | 26.3/18.8 | ||||||
| 450 | 450 | 180/224 | 335/265 | 280/224 | 37.4/26.8 | ||||||
| 500 | 500 | 200/250 | 71 (140) |
375/300 | 315/250 | 51.9/36.8 | |||||
| 560 | 560 | 315/400 | 425/335 | 355/280 | 73.4/53.7 | ||||||
| 630 | 630 | 250/315 | 475/375 | 400/315 | 105.1/72.5 | ||||||
| 710 | 710 | 355 | 120 (160) |
80 | 28-40 | 160 | 530 | 450 | 20-40 | 133.6 | |
| 800 | 800 | 400 | 600 | 500 | 188.5 | ||||||
| 900 | 900 | 450 | 670 | 560 | 267.2 | ||||||
| 1000 | 1000 | 500 | 750 | 630 | 371.1 | ||||||
| 1120 | 1120 | 560 | 850 | 710 | 524.6 | ||||||
| 1250 | 1250 | 630 | 950 | 800 | 732.4 |

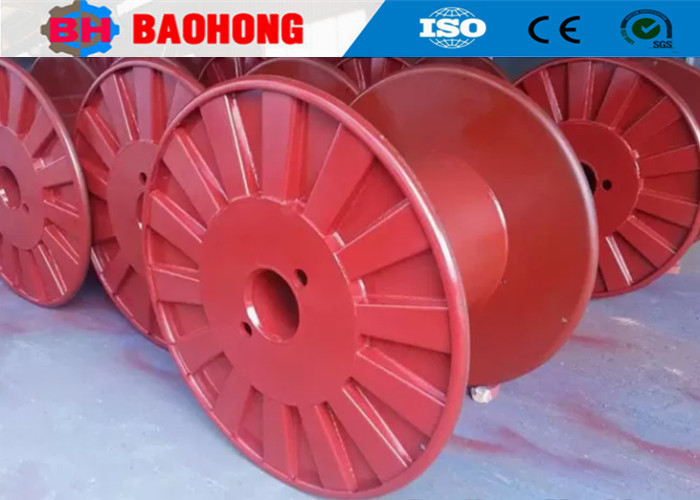

4. 写真
5. 当社の工場と紹介
Hejian Baohong Electrical Machinery Co., Ltd.は2006年に設立されました。当社は河北省河間市の経済開発区に位置し、華北地方で最大のワイヤストランディングマシンおよびレイアップマシンの専門メーカーです。
2006年以来、お客様のご支援とご愛顧を賜り、Baohong Machineryはワイヤストランディングマシンとレイアップマシンの研究開発に注力し、大きな進歩を遂げました。現在、中国でJLKリジッドストランディングマシンシリーズの生産を組立ライン処理として開発できる唯一の工場となり、JGBボウスキップストランディングライン、CGBボウスキップ型ケーブルライン、CLY高速クレードル型レイアップラインも独自に開発しました。
現在、Hejian Baohong Electrical Machinery Co., Ltd.は、10000平方メートルの敷地と8000平方メートルの生産ワークショップを擁しています。当社には60人の従業員がおり、そのうち10人が研究開発スタッフです。現在の年間生産額は1000万ドルを超え、中国で最も重要なストランディングマシンメーカーの一つに発展しました。
コンタクトパーソン: Daisy
電話番号: +8618256531268
