信号ケーブルのレイアップ機械惑星多中心の背部ねじれおよび日曜日のタイプ

信号ケーブル撚り合わせ機 マルチコア バックツイスト プラネタリ・サン型

1. 用途
本機は、バックツイストによる銅線、アルミ線、ACSR、絶縁電線の撚り合わせに使用されます。また、鋼線装甲ケーブルや銅線シールドケーブルの製造も可能です。

2. 主な特徴
2.1. バックツイスト方式：サン＆プラネタリギア機構。

2.2. 非軸式シンブル撚り合わせケージには、摩擦テンション制御機構が装備されています。
2.3. 伝達シャフトが機械の全部品を連結し、安定した撚りピッチを維持します。また、周波数同期を選択して機械を制御することも可能です。
2.4. 本機は広く使用されており、低騒音で操作が便利です。

3. 生産プロセス

大型曲げ機は、鋼板をフレーム構造に曲げるために使用されます。4つのフレーム構造が円を均等に分割し、両側の大型ディスクと溶接されます。また、すべての構造は中央の厚肉チューブに溶接されます。全体の構造は強く、美しいです。

溶接後、アニーリング炉で全体の構造を焼きなまし、内部応力を除去します。

その後、大型横型旋盤で全体の構造を機械加工します。この横型旋盤は、片端からもう片端に移動することなく、すべての部品を一度に機械加工できるほど大きいです。このプロセスにより、全体の同心度が維持され、両端のベアリングの寿命が延びます。

深穴ドリル・ボーリング盤は、クランプ装置用の取り付け穴を加工できます。1組のクランプ装置用の穴は一度に加工され、両方の穴の同心度が同じになります。同心度により、断線率が低下し、クランプ装置のベアリング寿命が延びます。

この二柱立型旋盤は、クレードル型撚り合わせ機の大型ディスクと撚り合わせ機のキャプスタンを加工するために使用されます。この機械は、溝を加工および研磨してケーブルを保護し、同じ牽引力を維持できます。

大型プレーナー型フライス盤は、主撚り合わせケージの主シャーシとテイクアップ・ペイオフシャーシをフライス加工するために使用されます。大型プレーナー型フライス盤は、すべての平面を一度に加工して、フライス盤で加工された表面の均一な高さ分布を維持することを保証します。これらすべてにより、機械全体の円滑な動作が可能になります。

動バランス試験機は、高速回転するワイヤー・ケーブル機器、特にリジッドフレーム撚り合わせケージおよびチューブラー撚り合わせケージの製造における主要な生産設備です。撚り合わせケージの機械加工プロセスでは、異なる偏心力が発生し、これは動バランス試験機によって検出されます。修正後、撚り合わせケージは高速回転要件を容易に満たし、寿命を延ばすことができます。

電気アニーリング炉は、ワイヤー・ケーブル製造機械、特にリジッドフレーム撚り合わせ機およびチューブラー撚り合わせ機の製造に不可欠です。主撚り合わせケージは溶接時に大きな内部応力を持ちます。熱処理により、内部応力が強く解放されます。この生産プロセスにより、撚り合わせケージに変形や亀裂がなくなり、内部品質が向上することが保証されます。

4. 技術パラメータ

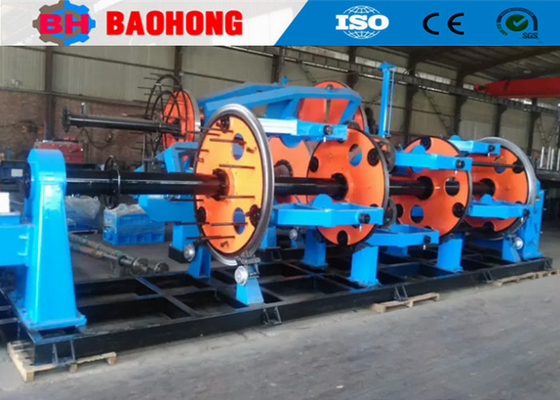

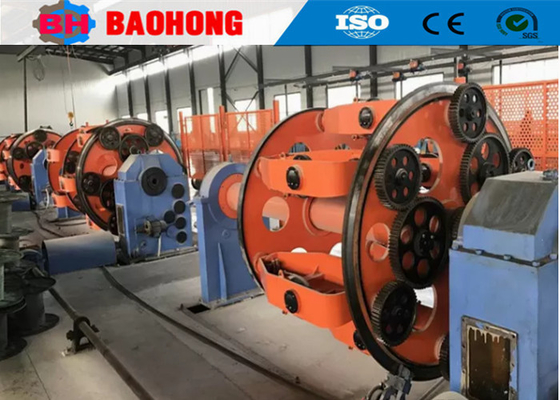

5. 写真


6. 梱包写真


7. 工場紹介

河間市宝宏電機有限公司は2006年に設立されました。当社は河北省河間市の経済開発区に位置し、華北最大の専門的なワイヤー撚り合わせ機および撚り合わせ機のメーカーです。

2006年以来、お客様のケアとサポートに支えられ、宝宏機械はワイヤー撚り合わせ機および撚り合わせ機の研究開発に専念し、大きな進歩を遂げてきました。現在、中国でJLKリジッド撚り合わせ機シリーズの生産を組立ライン加工にまで開発できる唯一の工場となり、JGBボウスキップ撚り合わせライン、CGBボウスキップ型ケーブルライン、CLY高速クレードル型撚り合わせラインも独立して開発しました。

現在、河間市宝宏電機有限公司は10000平方メートルの敷地に8000平方メートルの生産ワークショップを有しています。当社は60名の従業員を擁し、そのうち10名は研究開発スタッフです。現在の年間生産額は1000万ドルを超え、中国で最も重要な撚り合わせ機メーカーの1つに発展しました。
