| Product name: | OPGW Planetary Wire Armoring Machine | Use for: | Cable Stranding |
|---|---|---|---|
| Materials: | Copper, Al wire and Steel wires | Max.stranded conductor OD(500): | φ35 mm |
| Max. Haul-off Linear Speed(630): | 20 m/min | HS CODE: | 8479400000 |
| Painting: | Customized | Guarantee time: | 12 Months |
| ハイライト: | 鋼線のArmoring惑星の機械,OPGWの鋼線のArmoring機械,送電線のArmoring頭上式の機械 |
||
OPGW プラネタリ 鋼鉄ワイヤ 装甲 機 空気電源ケーブル
1. 使用
この機械は,主にCu,Al電導体,ACSRと絶縁ケーブルのコアをストランディングするために使用されます.それはまた,Cuワイヤのスクリーニングに使用することができます.
2メイン特徴
2.1 ロールは,横断するケージの周りに四角に配置されている.中央軸はロールを支えない.
2.2 高硬さ,高性能,高速性,低慣性
2.3 36 段階変速箱,二重牽引,二重アクティブ装置で駆動される.天然のワイヤの分布は,横断時の磨損を回避する.
2.4 最先端の緊急停止装置で,すべてのリールを直接制御します.電線が切れたら,機械全体が自動的に停止します.
2.5 電線が割れた場合の補給を保証する,特に電源ケーブルおよび高圧縮交叉接続ケーブルの生産に適した.
2.6 シメンス PLC制御システム,タッチスクリーンで動作する.
3. テクニカルパラメータ
| モデル (惑星系ストランディングマシン) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| 単線直径 | 銅 | φ1-1.6mm | φ1-4 mm | φ1.2〜5mm | φ1.5-5mm |
| アルミニウム | φ1.2-2 mm | φ1.2〜4mm | φ1.4〜5mm | φ2.0〜5mm | |
| 横断した電導体の最大OD | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| ストランディングピッチ | 6 ボビン ストランディング ケージ | 26~435 | 39~695 | 44~770 | 48〜840 |
| 12 ボビン ストランジング ケージ | 30~526 | 43~774 年 | 47~858年 | 50~928 | |
| 18 ボビン の 横ばい の 檻 | 34~639 | 47~858年 | 55-1001 | 65-1201 | |
| 24 ボビン の 捕まえる 檻 | 38~749 | 51〜940 | 63-1151 | 75-1601 年 | |
| 回転速度 | 6 ボビン ストランディング ケージ | 218回転/分 | 120回転/分 | 106回転/分 | 55回転/分 |
| 12 ボビン ストランジング ケージ | 118回転/分 | 110回転/分 | 97.5回転/分 | 45回転/分 | |
| 18 ボビン の 横ばい の 檻 | 108回転/分 | 100回転/分 | 82.9回転/分 | 35回転/分 | |
| 24 ボビン の 捕まえる 檻 | 98回転/分 | 90回転/分 | 74回転/分 | 25回転/分 | |
| カプスタン | カプスタンの車輪直径 | 1000 mm | 1600mm | 1800mm | 2000mm |
| 最大引力 | 2T | 5T | 10T | 15T | |
| モーターパワー | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| ボビンサイズ | 315mm | 400 mm | 500mm | 630mm | |
| センター・ペイオフ・ボビン | 315mm | 1250mm | 1600mm | 1600mm | |
| ボビンの取り込み | 1250mm | 2000mm | 2000mm | 2500mm | |
| 最大線形離陸速度 | 25m/min | 30m/min | 34.7 m/min | 20m/min | |
| 中央高さ | 1000 mm | 1000 mm | 1000 mm |
|
|

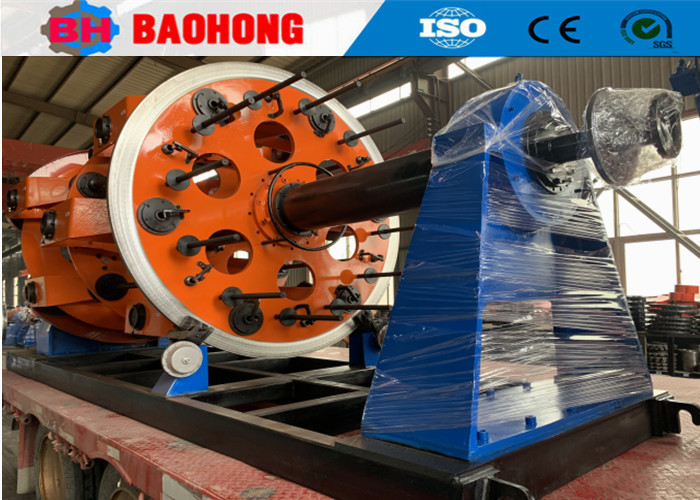

4写真
5包装写真
6私たちの工場と紹介
株式会社ヘジアンバホン電気機械は,2006年に設立されました. 当社は,河北省ヘジアン市の経済開発地帯に位置しています.北中国のワイヤストランディングマシンと敷設機械の最大のプロフェッショナルメーカーです.
2006年以来 顧客からのサポートと 配慮に頼ってBaohong機械は,ワイヤストランディングマシンと敷設機械の研究開発に専念し,大きな改善を行いましたJLKの硬いストランディングマシンシリーズの生産を発展させることができる唯一の工場になりました. 中国で組み立てライン加工,JGBのボウ・スキップ・ストランディング・ラインも開発しましたCGB ボウ・スキップ型ケーブルラインとCLY 高速クレイド型敷設ライン.
現在,ヘジアンバホン電気機械株式会社,面積は1万平方メートル,生産ワークショップは8000平方メートルです. 当社は10人のR&Dスタッフを含む60人の従業員を持っています.現在,年間生産額は1000万ドル以上です.中国で最も重要な ストランディングマシンメーカーに発展しました
