鋼線のArmouringは揺りかごのタイプ最高回転速度を機械で造ります

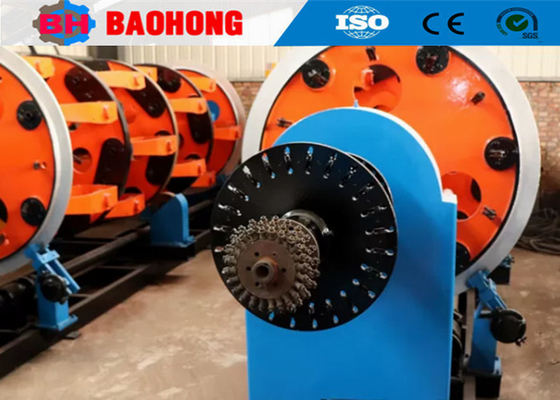

鋼線アーマリングマシン クレードルタイプ 高速回転

1. 用途
この高速マシンは、主に銅線、アルミ線、鋼線、ACSR、ワイヤーロープの撚り線に使用されます。テーピングヘッドと組み合わせることで、絶縁コアや一部の制御ケーブルの撚り線工程、鋼線のアーマリングに使用できます。

2. 加工技術

大型ベンダーを使用して鋼板をフレーム構造に曲げます。4つのフレーム構造が円周を均等に分割し、両側の大型ディスクと溶接されます。また、すべての構造は中央の厚肉チューブに溶接されます。全体の構造は丈夫で美しいです。

溶接後、アニーリング炉で全体を焼鈍し、内部応力を除去します。

その後、大型横中ぐり盤で全体を機械加工します。この横中ぐり盤は、片端からもう片端への変更なしに、すべての部品を一度に加工できるほど大きいです。この工程により、全体の同心度が保たれ、両端のベアリングの寿命が延びます。

深穴ドリル・ボーリング盤は、クランプ装置の取り付け穴を加工できます。1対のクランプ装置の穴は一度に加工され、両方の穴の同心度が保たれます。同心度を保つことで、断線率が低下し、クランプ装置のベアリング寿命が延びます。

この二柱立旋盤は、クレードルタイプ撚り合わせ機の大ディスクと撚り線機のキャプスタンを加工するために使用されます。このマシンは、ケーブルを保護し、同じ引き出し力を維持するために、溝を加工および研磨できます。

大型プレーナー型フライス盤は、主撚り線ケージの主シャーシとテイクアップ・ペイオフシャーシをフライス加工するために使用されます。大型プレーナー型フライス盤は、すべての平面を一度に加工して、フライス盤で加工された表面の均一な高さ分布を維持することを保証できます。これらすべてにより、機械全体がスムーズに動作します。

動バランス試験機は、高速回転するワイヤー・ケーブル機器、特にリジッドフレーム撚り線機やチューブラー撚り線機の製造における重要な生産設備です。撚り線機の機械加工工程では、異なる偏心力が発生し、動バランス試験機で検出されます。修正後、撚り線機は高速回転要件を容易に満たし、寿命を延ばすことができます。

電気アニーリング炉は、ワイヤー・ケーブル製造機械、特にリジッドフレーム撚り線機やチューブラー撚り線機の製造に不可欠です。主撚り線ケージは溶接時に大きな内部応力を持ちます。熱処理により内部応力が強く解放されます。この製造工程により、撚り線ケージに変形や亀裂がなくなり、内部品質が向上します。

3. 技術パラメータ

4. 写真

5. 梱包写真

6. 当工場と紹介

河間市宝宏電機有限公司は2006年に設立されました。当社は河北省河間市の経済開発区に位置し、華北最大の専門的なワイヤー撚り線機および撚り合わせ機のメーカーです。

2006年以来、お客様のご支援とご協力により、宝宏機械はワイヤー撚り線機および撚り合わせ機の研究開発に専念し、大きな進歩を遂げました。現在、中国でJLKリジッド撚り線機シリーズの生産を組立ライン化できる唯一の工場となり、また、JGBボウスキップ撚り線ライン、CGBボウスキップタイプ結束ライン、CLY高速クレードルタイプ撚り合わせラインも独自に開発しました。

現在、河間市宝宏電機有限公司は10000平方メートルの敷地に8000平方メートルの生産ワークショップを有しています。当社は60名の従業員を擁し、そのうち10名は研究開発スタッフです。現在の年間生産額は1000万ドルを超え、中国で最も重要な撚り線機メーカーの一つに発展しました。
