商品の詳細:
お支払配送条件:
|
| 機器名: | 支払い、巻き戻すことのための立場をとなさい | タイプ: | 縦のコラムShaftless |
|---|---|---|---|
| リールスペック: | 1600 | 材料: | スチール/アルミニウム |
| 装備の色: | 要件として | 保証期間: | 12ヶ月保証 |
| 応用: | 専門ケーブル機械付属品 | ||
| ハイライト: | ケーブルマシン 支給台,エクストルージング 機械 スタンド,専門用ケーブル回転用アクセサリー |
||
巻き取り・押出機用、ケーブルマシン用アクセサリー、巻き取り・巻き戻しスタンド
1. 用途
本機は、上部ケーシングパイプを備えたガントリートラバースタイプです。ガントリーフレームは曲げと溶接で製造されています。ワイヤーリールの2つのテールセンターは、サイクロイド減速機を介して2つのモーターによって駆動されるフィードスクリューナットによって上下に移動します。各テールブロックは単独で移動することも、センターブロックを同時に移動させることもできます。二重保護装置も装備されています。必要に応じて、さまざまな仕様のワイヤーリール用のテールスピンドルを装備することもできます。ワイヤーリールのクランプは、過負荷保護付きの減速機を駆動するモーターによって実現されます。巻き取りモーターは5.5kwのAC可変周波数モーターを採用し、ギアボックスを介してリールの主軸を回転させます。巻き取りモーターはG120シリーズコントローラーによって制御され、トラバースは0.75KWの三菱サーボモーターと三菱サーボコントローラーによって駆動されます。ケーブルピッチはタッチスクリーンで設定され、ケーブルピッチのサイズと張力はいつでも設定できます。機械全体に速度、張力、ピッチ調整が装備されています。巻き取り正逆転インチングボタンが設定され、張力表示とピッチ表示が設定されています。巻き取りの張力制御は、トルクまたは速度によって実現されます。PLC S7-200は、機械全体を管理するために使用され、メイン制御システムとの接続チャネルと関連信号を提供します。
2. 技術パラメータ
|
巻き取りボビン
|
ボビン幅
|
ケーブルの最大径
|
巻き取り速度
|
積載重量
|
| PN630-1250 | 400～950mm | Φ20mm | 120m/分 | 2T（最大） |
| PN800-1600 | 600～1180mm | Φ40mm | 100m/分 | 4T（最大） |
| PN1000-PN2000 | 750～1500mm | Φ60mm | 80m/分 | 8T（最大） |
| PN1250-PN2500 | 950～1900mm | Φ80 | 80m/分 | 12T（最大） |
| PN1600-PN3150 | 1180～2300mm | Φ120mm | 50m/分 | 18T（最大） |

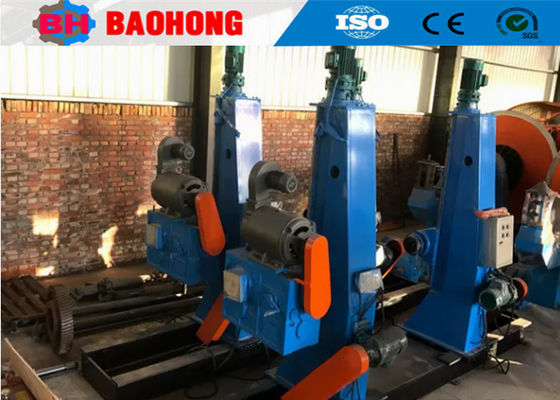

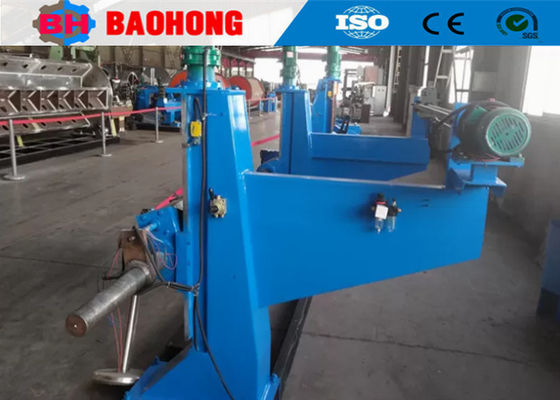

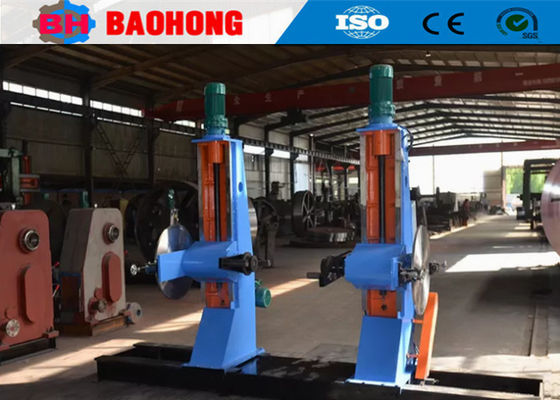

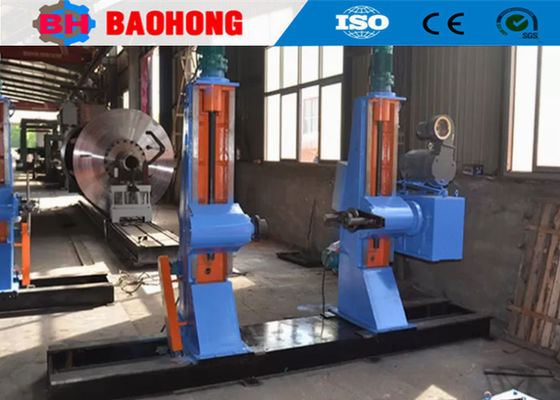

3. 写真
