商品の詳細:
お支払配送条件:
|
| 製品名: | 機械おりのタイプを置く単心XLPEケーブル | リールサイズ: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| 適用する: | ケーブルのレイアップ | 座礁させるピッチ（1000）を: | 200-2000のmm |
| キャプスタンの車輪Diameter/630 mm: | 1000MM | インバーター: | シメンス |
| モーター: | シメンス | 色: | 要求に応じて |
| 材料: | 単心多繊維 | ||
| ハイライト: | 機械を置く単心ケーブル,機械を置く多繊維ケーブル,機械を置くXLPEケーブル |
||

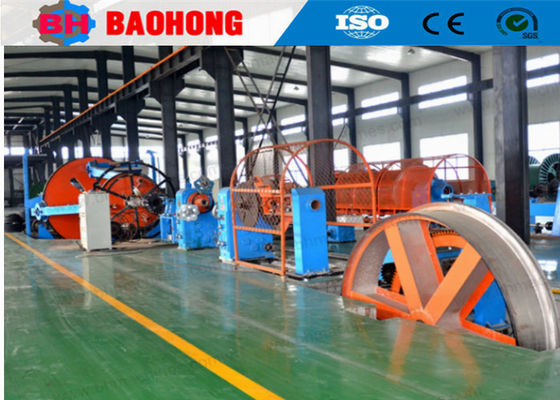

多鎖単核型XLPEケーブル敷設機械 檻型
1適用する
この機械は,3コア,4コア,5コアプラスチック電源ケーブル,XLPEケーブル (クロスリンクポリエチレンケーブル) と装甲ケーブルの様々なセクションで広く使用されています.線コアの形は丸い形になることができますファン形とW形で 性能が高く 機能が良く 美しい外見で 操作が簡単です
2特徴
2.1 檻型ケーブル敷設機械は100%後ろに曲がって固定されている.
2.2 3〜5個の丸いコアと直線型または断面型コアを持つ電源電導体を配置するために設計された.
2.3 小型のケーブルを運行する際には二輪引いたキャプスタン,または大きな電源ケーブルを運行する際にはロット・オフ・キャプスタンで装備される.
2.4 この機械は,敷設ピッチを事前に設定し,取り上げと速度を同期するためのHMI+PLC制御システムで装備されている.
3. テクニカルパラメータ
| モデル (配列装置) | CLY-630/3+3 | CLY-800/3+3 | CLY-1000/3+1+1 | CLY -1250/3+1+1 | CLY-1600/3+1+1 | |
| 単線直径 | φ5~10mm | φ5-12mm | φ8-20mm | φ8〜25mm | φ10〜35mm | |
| 横断した電導体の最大OD | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| ストランディングピッチ | 50~800mm | 95〜1500mm | 200〜2000mm | 420~3500mm | 550〜5176mm | |
| カプスタン | カプスタンの車輪直径 | 1000 mm | 1200mm | 1800mm | 2000mm | 2500mm |
| 最大引力 | 10T | 12 T | 15 T | 20 トン | 25T | |
| モーターパワー | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| ボビンサイズ | 630mm | 800 mm | 1000 mm | 1250mm | 1600mm | |
| ボビンの取り込み | 1600mm | 1800mm | 2000mm | 2500mm | 3150mm | |
| 最大線形離陸速度 | 60m/min | 60m/min | 34m/min | 28 m/min | 21m/min | |
| 中央高さ | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |
4写真
5荷造りの写真
6私たちの工場と紹介
株式会社ヘジアンバホン電気機械は,2006年に設立されました. 当社は,河北省ヘジアン市の経済開発地帯に位置しています.北中国のワイヤストランディングマシンと敷設機械の最大のプロフェッショナルメーカーです.
2006年以来 顧客からのサポートと 配慮に頼ってBaohong機械は,ワイヤストランディングマシンと敷設機械の研究開発に専念し,大きな改善を行いましたJLKの硬いストランディングマシンシリーズの生産を発展させることができる唯一の工場になりました. 中国で組み立てライン加工,JGBのボウ・スキップ・ストランディング・ラインも開発しましたCGB ボウ・スキップ型ケーブルラインとCLY 高速クレイド型敷設ライン.
現在,ヘジアンバホン電気機械株式会社,面積は1万平方メートル,生産ワークショップは8000平方メートルです. 当社は10人のR&Dスタッフを含む60人の従業員を持っています.現在,年間生産額は1000万ドル以上です.中国で最も重要な ストランディングマシンメーカーに発展しました
