商品の詳細:
お支払配送条件:
|
| 名前: | ワイヤー ロープの管状のリード編み機 | 機械への応用: | ワイヤー ストランディング |
|---|---|---|---|
| タイプ: | 管状 | ボビン仕様: | 500,630等 |
| ストランディング材料: | 銅,アル,鋼線 | カプスタン・ホイール・ディア (630): | φ1000 mm |
| 最高。座礁させたコンダクターOD （630）: | φ12 mm | マシンカラー: | オプション |
| ハイライト: | 高速管状のリード編み機,ワイヤー ロープの管状のリード編み機,電気制御管状のリード編み機 |
||
高速ワイヤロープ管状撚線機 電気制御
1. 用途
本機は主に電線・ケーブル工場で使用され、銅、アルミニウム、鋼線を撚り合わせ、電線、ACSRケーブルなどを製造するための撚線作業に使用されます。 ワイヤー撚線作業で電線、ACSRケーブルなどを製造します。
2. 主な特徴
管状タイプのワイヤーケーブル製造機は、主にセンター払い出し、管状ホスト、テーピング機（オプション）、トラクション装置、テイクアップおよびトラバーススタンド、電気制御システムで構成されています。
3. 機器構成
3.1. 払い出し機 1セット
3.2. 6連ツイスタ 1セット
3.3. 主伝達構造 1セット
3.4. 金型ベースへの平行 1セット
3.5. メートル計数装置 1セット
3.6. 36段伝達 1セット
3.7. ダブルホイールトラクター機 1セット
3.8. 軸巻き取りリボンケーブルワイヤーフレーム 1セット
3.9. 電気制御システム 1セット
4. 技術パラメータ
| モデル（管状撚線機） | JGG-400 | JGG-500 | JGG-630 | |
| 単線径 | 銅 | φ1.2-2.6 mm | φ1.4-4 mm | φ2-7 mm |
| アルミニウム | φ1.8-2.6 mm | φ1.8-4 mm | φ2-7 mm | |
| 最大撚り合わせ導体外径 | φ7 mm | φ10 mm | φ12 mm | |
| 撚りピッチ | 6ボビン撚線ケージ | 37-281 mm | 44-338 mm | 82-620 mm |
| 12ボビン撚線ケージ | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18ボビン撚線ケージ | 44-334 mm | 44-338 mm | 82-620 mm | |
| 回転速度 | 6ボビン撚線ケージ | 600 r/min | 600 r/min | 400 r/min |
| 12ボビン撚線ケージ | 600 r/min | 500 r/min | 300 r/min | |
| 18ボビン撚線ケージ | 450 r/min | 400 r/min | 230 r/min | |
| キャプスタン | キャプスタンホイール径 | φ600 mm | φ800 mm | φ1000 mm |
| 最大引き出し力 | 3T | 5T | 5T | |
| モーター出力 | 22 KW | 30 KW | 37 KW | |
| ボビン | 400 mm | 500 mm | 630 mm | |
| センター払い出しボビン | 400 mm | 500 mm | 630 mm | |
| テイクアップボビン | 1250 mm | 1600 mm | 2000 mm | |

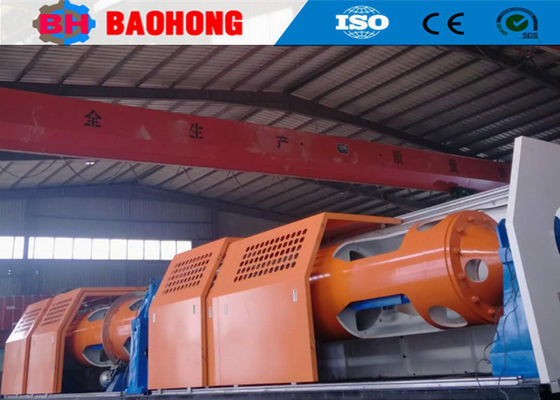

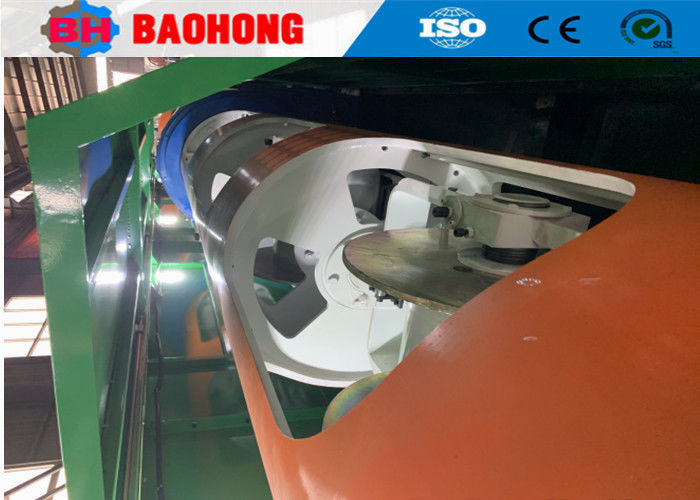

5. 写真
6. 梱包写真
7. 当社工場と紹介
河間宝宏電機有限公司は2006年に設立されました。当社は河北省河間市の経済開発区に位置し、華北地域最大のワイヤー撚線機および集合機専門メーカーです。
2006年以来、お客様のご支援とご協力により、宝宏機械はワイヤー撚線機および集合機の研究開発に専念し、大きな進歩を遂げてきました。現在、中国で唯一、JLKリジッド撚線機シリーズの生産を組立ライン加工にまで発展させることができる工場となり、また、JGBボウスキップ撚線ライン、CGBボウスキップ型集合ライン、CLY高速クレードル型集合ラインも独自に開発しました。
現在、河間宝宏電機有限公司は10000平方メートルの敷地に8000平方メートルの生産ワークショップを有しています。当社は60名の従業員を擁し、そのうち10名は研究開発スタッフです。現在の年間生産額は1000万ドルを超え、中国で最も重要な撚線機メーカーの一つに発展しました。
