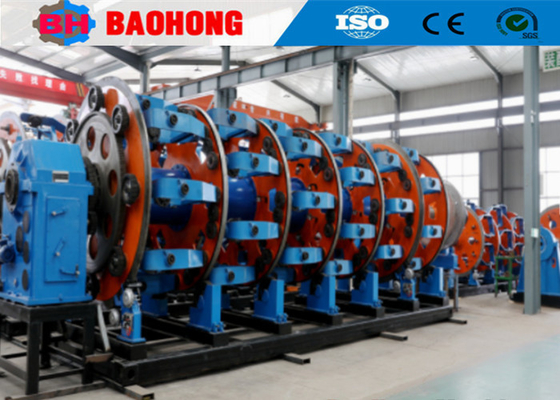

機械にArmoringプロセスのための惑星のタイプをする2000mmの電気ケーブル

2000mm電気ケーブル製造機プラネタリ型アーマリングプロセス用

1. 用途
この高速機は、主に銅線、アルミニウム線、鋼線、ACSR、ワイヤロープのストランディングに使用されます。テーピングヘッドを伴い、絶縁コアや一部の制御ケーブルストランディングプロセス、および鋼線アーマリングに使用できます。

2. 主な特徴

2.1 断線アラーム信号はパルスで送信され、断線停止率は100％です。

2.2 キャビネット型タッチスクリーン操作デスクで、操作が簡単で美しい形状です。

2.3 長方形角管は、シングルプレートの揺れを避けるために、メインストランダーの補強材として使用されます。

2.4 新しいベルト式テンショナーは、耐摩耗性の高い摩擦ブロックを採用しており、調整がより便利で、耐用年数が長くなっています。

2.5 機械内部のケーブルとエアパスは、損傷や混乱を避けるために、ベース角管に隠されています。

3. 加工技術

大型ベンディングマシンを使用して鋼板をフレーム構造に曲げます。4つのフレーム構造が円を均等に共有し、両側の大きなディスクと溶接されています。また、すべての構造は中央の厚肉管に溶接されています。構造全体が丈夫で美しいです。

溶接プロセスの後、構造全体を焼鈍炉で焼鈍し、内部応力を除去します。

次に、構造全体を大型横型旋盤で機械加工します。この横型旋盤は、片側から反対側に変更することなく、すべての部品を1ステップで機械加工できるほど大きいです。このプロセスにより、構造全体の同心性が維持され、両端のベアリングの耐用年数が長くなります。

深穴ドリルおよびボーリングマシンは、クランプデバイス用の取り付け穴を加工できます。1対のクランプデバイスの穴は1ステップで加工され、両方の穴が同じ同心性に保たれます。同心性により、断線率が減少し、クランプデバイスのベアリングが長くなります。

このダブルコラム縦型旋盤は、クレードル型レイアップ機の大きなディスクとストランディング機のキャプスタンを加工するために使用されます。この機械は、ケーブルを保護し、同じ引き抜き力を維持するために、溝を加工および研磨できます。

大型プレーナー型フライス盤は、メインストランディングケージとテイクアップ＆ペイオフシャーシのメインシャーシをフライス加工するために使用されます。大型プレーナー型フライス盤は、各平面が一度に機械加工され、フライス盤で機械加工された表面の均一な高さ分布を維持できます。これらすべてにより、機械全体がスムーズに動作します。

動的バランシングマシンは、高速走行ワイヤおよびケーブル機器、特に剛性フレームストランディングケージおよび管状ストランディングケージを製造するための重要な生産設備です。ストランディングケージの機械加工プロセスは、異なる偏心力を引き起こし、動的バランシングマシンによって検出されます。修正後、ストランディングケージは高速回転の要件を容易に満たし、耐用年数を延ばします。

電気焼鈍炉は、ワイヤおよびケーブル製造機、特に剛性フレームストランディングマシンおよび管状ストランディングマシンを製造するために不可欠です。メインストランディングケージの内部応力は、溶接時に大きくなります。内部応力は、熱処理によって強く解放されます。この製造プロセスにより、ストランディングケージが変形や破損することなく、内部品質が向上します。

4. 技術パラメータ

5. 写真

6. 梱包写真

7. 当社の工場と紹介

Hejian Baohong Electrical Machinery Co., Ltd.は2006年に設立されました。当社は河北省河間市の経済開発区に位置し、華北地域でワイヤストランディングマシンとレイアップマシンの最大の専門メーカーです。

2006年以来、お客様のご支援とご支援に頼り、Baohong Machineryはワイヤストランディングマシンとレイアップマシンの研究開発に専念し、大きな改善を遂げました。現在、中国でJLK剛性ストランディングマシンシリーズの生産を組立ライン処理として開発できる唯一の工場となり、JGBボウスキップストランディングライン、CGBボウスキップ型ケーブルライン、CLY高速クレードル型レイアップラインも独自に開発しました。

現在、Hejian Baohong Electrical Machinery Co., Ltd.は、10000平方メートルの面積をカバーし、生産ワークショップは8000平方メートルです。当社には60人の従業員がおり、そのうち10人が研究開発スタッフです。現在の年間生産額は1000万ドルを超え、中国で最も重要なストランディングマシンメーカーの1つに発展しました。
