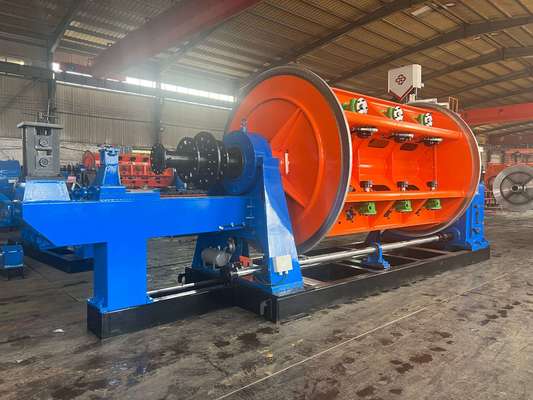

630 12+18 Rigid Stranding Machine For Aluminum Wire

630 12+18 撚線機（硬式）アルミニウム線用

1. 用途

本機は、大断面積・長尺の鋼心アルミニウムより線（ACSR）およびアルミニウム合金導体の非撚り合わせ撚線に主に用いられます。また、銅導体の丸形、異形、扇形心線の非撚り合わせ撚線および圧縮にも適用可能です。

2. 主要構成部品

2.1 Φ1600 巻出スタンド

2.2 #タイプ ワイヤガイドスタンド

2.3 12B, 18B 撚線機

2.4 ワイヤ組立ダイス＆圧縮装置

2.5 メートルカウンター（機械式、電子式）

2.6 Φ 1600 強力ダブルキャプスタン

2.7 Φ 2500 巻取機（トラバース付き）

2.8 電気制御システム

2.9 手動スライド保護カバー

3. 特長

3.1 本機全体は独立したモーターで駆動され、ケージおよびキャプスタンの各セクションは個別の永久磁石同期サーボモーターで駆動されます。ケージは専用ギアボックスを介して回転駆動され、従来のグラウンドシャフトリンケージ駆動の硬式撚線機と比較して構造が簡素化され、機器のメンテナンスがより便利になります。

3.2 本機全体の制御はInovanceシリーズPLCを採用し、各種生産プロセスパラメータはタッチスクリーンで設定されます。ケージおよびキャプスタンの各セクションは江蘇智馬サーボモーターで駆動され、モータードライバーは周波数変換器デバイスです。伝送精度を確保するため、伝送モーターはグレーティングエンコーダーフィードバックを採用し、本機全体はバス通信方式を採用して信号伝送精度を確保します。実際の生産では、ユーザーは必要なケーブル仕様に応じて、各ケージセクションのピッチや生産ラインの速度などのプロセスパラメータをタッチスクリーンで設定します。起動時には、PLCが各伝送部分の速度を自動計算し、本機全体の同期と撚りピッチの精度を確保し、本機の無段階速度調整を実現します。電子制御システムは先進的な技術、便利な操作、信頼性の高い動作を備えています。

3.3 パルス原理を使用して断線を検出するため、ケージの各セクションの任意のボビンの断線信号を正確に特定でき、検出精度を保証します。タッチスクリーンのディスプレイを通じて、オペレーターは問題を迅速に解決し、次の起動を開始できます。

3.4 本機はInovanceプログラマブルコントローラーとフィールドバスを使用して、本機の全部分の作業状態を統一コマンドおよび調整し、周波数変換器を使用してACモーターの起動と運転を制御します。Inovanceタッチスクリーンを使用して、各種プロセスパラメータを設定および表示します。電子制御システムは技術的に先進的で、操作が容易で、信頼性の高い動作を備えています。

4. 主な技術データ

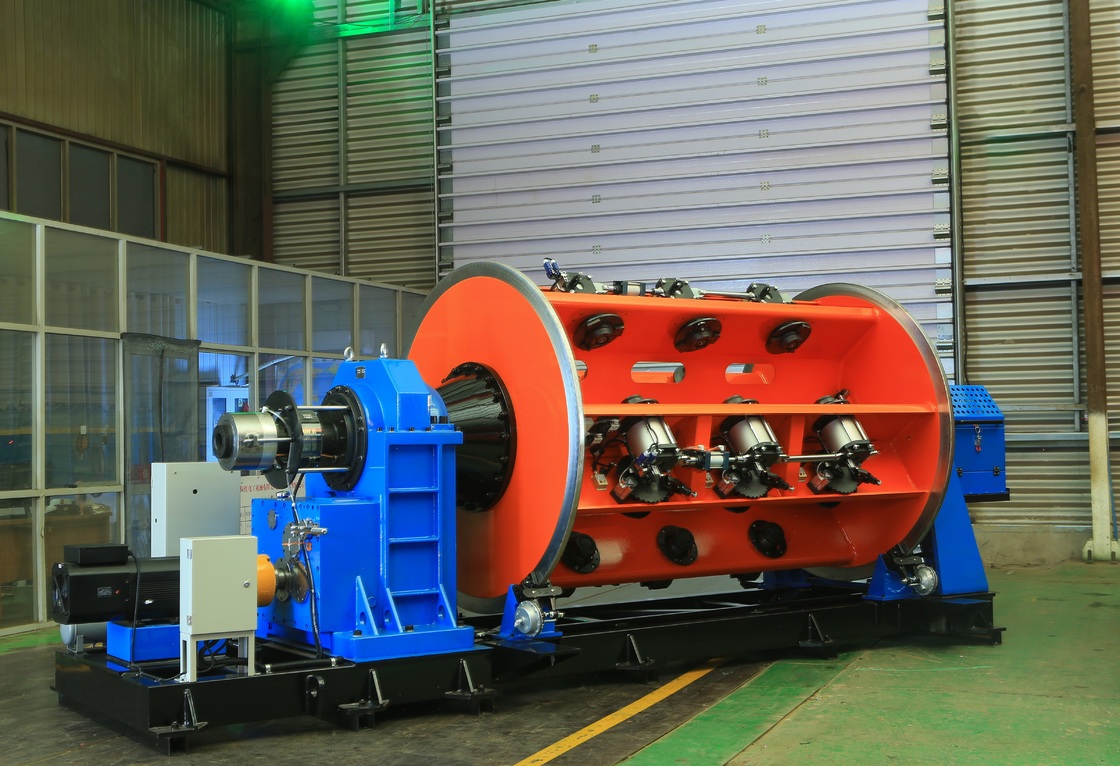

5. 写真

6.梱包写真

7. 工場紹介

河北宝宏電機有限公司は2006年8月1日に設立されました。北京、天津、石家荘の三角地帯の中心に位置する河北省沙河市工業区にあり、便利な交通と豊富な鉄鋼資源に恵まれています。撚線機シリーズ製品の生産から始まり、18年間の発展を経てきました。人材の優位性と技術力に全面的に依存し、継続的に新技術・新プロセスを研究開発し、着実な成長を達成し、先進的な製造技術、強力な生産能力、全国および海外をカバーする販売ネットワークを持つ総合的な経済実体へと徐々に進化しています。 当社は30,000平方メートルの工場面積をカバーし、100人以上の従業員（うち12人の機械・電気エンジニア）を擁し、その加工設備は総額6,000万元以上に達します。現在、大規模な加工設備の導入とプロセスの研究開発・改善を通じて、当社は中国で唯一、JLKケージ撚線機シリーズユニットを組み立てラインで生産するメーカーとなっています。
