商品の詳細:
お支払配送条件:
|
| 製品名: | PLCの堅いタイプ針金のこより機械 | 適用する: | ワイヤー ストランディング |
|---|---|---|---|
| ワイヤー素材: | 銅,アルミニウム,鉄鋼など | 最大 横断導体OD: | φ35〜55mm |
| 軸承のブランド: | NSK | インバーターブランド: | シメンス |
| PLCのタッチ画面: | シメンス | 機械の色: | 選択可能 |
| ハイライト: | アルミニウム堅いフレームのリード編み機,55のMm堅いフレームのリード編み機,銅線のための堅いリード編み機 |
||

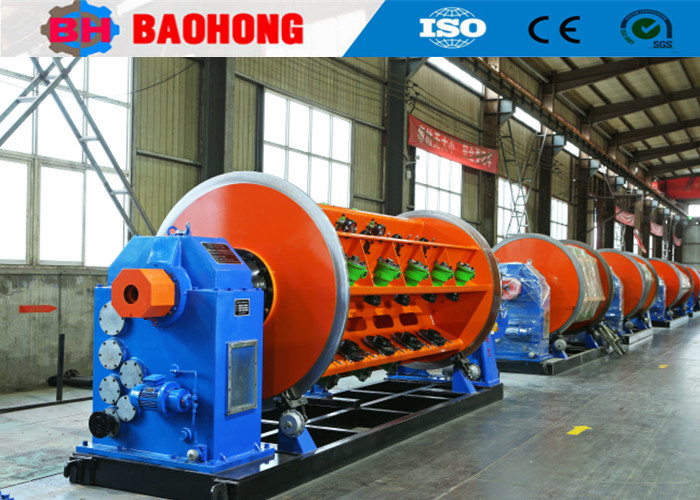

アルミと銅のワイヤのための高品質の硬いフレームストランディングマシン
1適用する
この機械は,主にアルミ,銅,ACSR形または丸い導体ストランディング,圧縮,引出,単核前形加工に使用されます.
2構成要素
中央支給,ストランディングケージ,組み立てホルダー,コンパクトホルダー,引引装置,取り上げ装置,電気制御システム,トランスミッションシステム.
3. テクニカルパラメータ
| モデル (硬いストランディングマシン) | JLK-500 | JLK-630 | JLK-710/720 | |
| 単線直径 | 銅 | φ1.5-5mm | φ1.5-5mm | φ1.5-5mm |
| アルミニウム | φ1.5-5mm | φ1.5-5mm | φ1.5-5mm | |
| 横断した電導体の最大OD | φ35〜55mm | φ35〜55mm | φ35〜55mm | |
| ストランディングピッチ | 6 ボビン ストランディング ケージ | 40~719mm | 51~896mm | 54~963mm |
| 12 ボビン ストランジング ケージ | 40~719mm | 51~896mm | 54~963mm | |
| 18 ボビン の 横ばい の 檻 | 44~793mm | 63~1056mm | 57〜1012mm | |
| 24 ボビン の 捕まえる 檻 | 51~924mm | 71-1246 mm | 66~1190mm | |
| 30 ボビン の 捕まえる 檻 | 57~1028mm | 87〜1553mm | 79〜1403mm | |
| 回転速度 | 6 ボビン ストランディング ケージ | 230.6回転/分 | 180.1回転/分 | 150.6回転/分 |
| 12 ボビン ストランジング ケージ | 230.6回転/分 | 180.1回転/分 | 150.6回転/分 | |
| 18 ボビン の 横ばい の 檻 | 208.5回転/分 | 155回転/分 | 142.6回転/分 | |
| 24 ボビン の 捕まえる 檻 | 179回転/分 | 130.1回転/分 | 122.3回転/分 | |
| 30 ボビン の 捕まえる 檻 | 161.8回転/分 | 115.9回転/分 | 102.7回転/分 | |
| カプスタン | カプスタンの車輪直径 | 2000mm | 2000mm | 2000mm |
| 最大引力 | 30T | 30T | 40T | |
| 螺旋前装置 | ピッチ | 500~2500mm | 500~2500mm | 500~2500mm |
| モーターパワー | 90〜180 KW | 110〜180 KW | 130〜180 KW | |
| ボビンサイズ | 500*375*127 | 630*475*127 | 710*530*127 | |
| センター・ペイオフ・ボビン | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| ボビンの取り込み | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| 最大線形離陸速度 | 69 m/min | 69 m/min | 62m/min | |
| 中央高さ | 1000 mm | 1100 mm | 1100 mm | |
4装備の付属技術データ
4.1図面図 1セット
4.2基礎図 1セット
4.3. パネウマティックパイプライン図 1セット
4.4トランスミッション・メカニズムの図面 1セット
4.5トランスミッションシステムの図 1セット
4.6潤滑図 1セット
4.7電気パイプ図 1セット
4.8電気配線リスト 1セット
4.9電気パイプライン図 1セット
4.10操作・メンテナンスマニュアル 1セット
4.11周波数変換器の操作説明書 1セット
5写真
6包装写真
7工場と会社の紹介
株式会社ヘジアンバホン電気機械は2006年に設立されました. 当社は,ヘビ省ヘジアン市の経済開発地帯に位置しています.北中国のワイヤーストランディングマシンと敷設機械の最大のプロフェッショナルメーカーです.
2006年以来 顧客からのサポートと 配慮に頼ってBaohong機械は,ワイヤストランディングマシンと敷設機械の研究開発に専念し,大きな改善を行いましたJLKの硬いストランディングマシンシリーズの生産を発展させることができる唯一の工場になりました. 中国で組み立てライン加工,JGBのボウ・スキップ・ストランディング・ラインも開発しましたCGB ボウ・スキップ型ケーブルラインとCLY 高速クレイド型敷設ライン.
現在,ヘジアンバホン電気機械株式会社,面積は1万平方メートル,生産ワークショップは8000平方メートルです. 当社は10人のR&Dスタッフを含む60人の従業員を持っています.現在,年間生産額は1000万ドル以上です.そして中国で最も重要なストランディングマシンメーカーに発展しました
