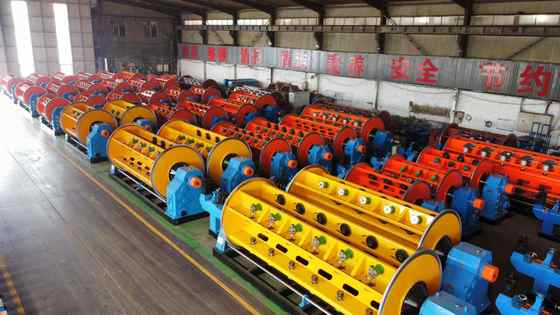

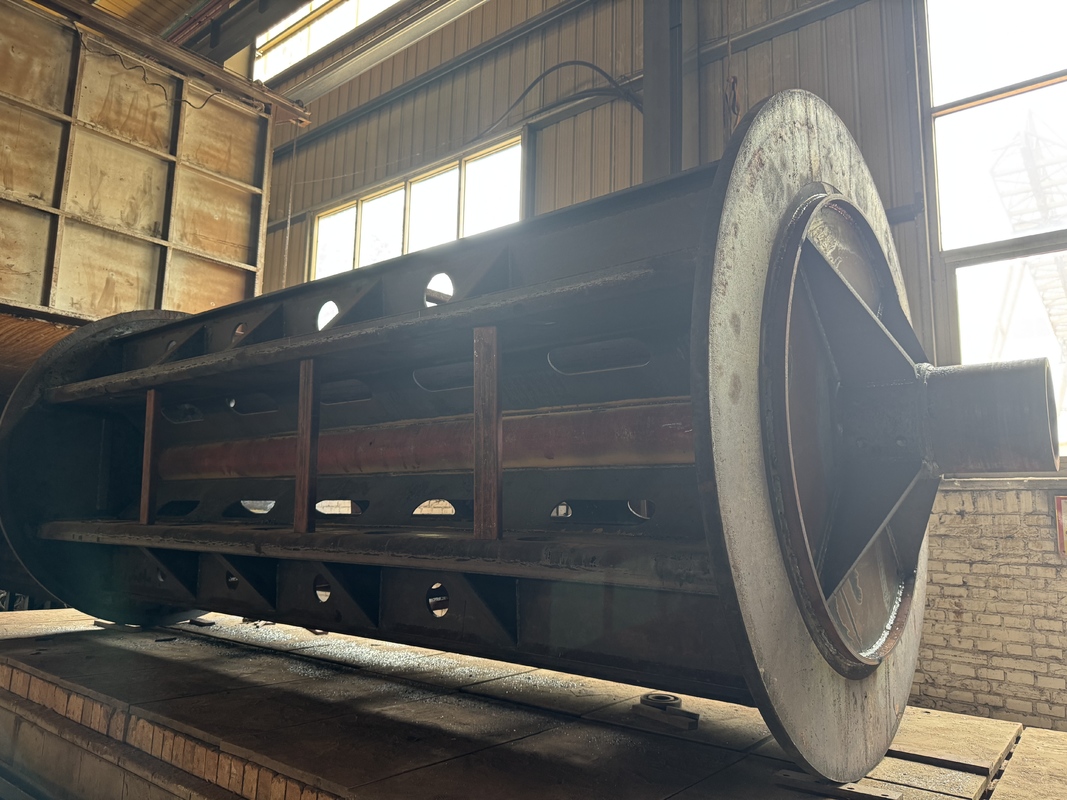

Wire & Cable Making Machine: 630/6+12+18 Rigid Stranding Solution

ワイヤー・ケーブル製造機：630/6+12+18 リジッドストランディングソリューション

1. 用途

本機は、大断面積・長尺の鋼心アルミ撚線（ACSR）およびアルミ合金導体の非撚り合わせ撚線に主に用いられます。また、丸形、異形、扇形の心線を持つ銅導体の非撚り合わせ撚線および圧縮にも適用できます。

2. 主要構成部品

2.1 Φ630 給電スタンド 1セット

2.2 #型ワイヤーガイドスタンド 1セット

2.3 6B、12B、18B撚線機 3セット

2.4 ワイヤー組立ダイ＆圧縮装置 3セット

2.5 メーターカウンター（機械式、電子式） 1セット

2.6 Φ 2000 強力ダブルキャプスタン 1セット

2.7 Φ 2500 コラム型テイクアップ（トラバース付き） 1セット

2.8 電気制御システム 1セット

2.9 安全保護システム 4セット

3. 特長

3.1 機械全体は独立したモーターで駆動され、ケージとキャプスタンの各セクションは個別の永久磁石同期サーボモーターで駆動されます。ケージは専用ギアボックスを介して回転駆動され、従来のグラウンドシャフトリンケージ駆動リジッド型撚線機と比較して構造が簡素化され、機器のメンテナンスがより便利になります。

3.2 機械全体の制御はシーメンス＆イノバンスシリーズPLCを採用し、各種生産プロセスパラメータはタッチスクリーンで設定されます。ケージとキャプスタンの各セクションは江蘇智馬サーボモーターで駆動され、モータードライバーは周波数変換器です。伝送精度を確保するため、伝送モーターはグレーティングエンコーダーフィードバックを採用し、機械全体はバス通信方式を採用して信号伝送精度を確保します。実際の生産では、ユーザーは必要なケーブル仕様に応じて、各ケージセクションのピッチや生産ラインの速度などのプロセスパラメータをタッチスクリーンで設定します。起動時には、PLCが各伝送部分の速度を自動計算し、機械全体の同期と撚り線ピッチの精度を確保し、機械全体の無段階速度調整を実現します。電子制御システムは先進的な技術、便利な操作性、信頼性の高い動作を備えています。

3.3 ワイヤー切れ検出にはパルス原理を使用しており、各ケージセクションの任意のボビンのワイヤー切れ信号を正確に判断でき、検出精度を保証します。タッチスクリーンの表示を通じて、オペレーターは問題を迅速に解決し、次の起動を開始できます。

3.4 本機はイノバンスPLCプログラマブルコントローラーとフィールドバスを使用して、機械の全部分の作業状態を統一的にコマンドし調整し、周波数変換器を使用してACモーターの起動と操作を制御します。イノバンスタッチスクリーンを使用して、各種プロセスパラメータを設定・表示します。電子制御システムは技術的に先進的で、操作が容易で、動作が信頼性があります。
