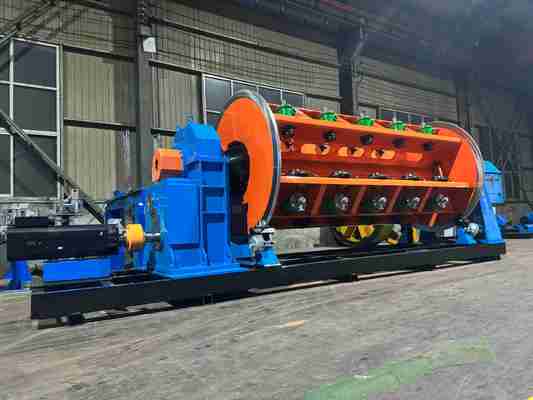

アルミニウム銅ケーブルのより線を簡単に: プロフェッショナルな剛性マシン ソリューション

アルミニウム銅ケーブルストランディングを簡単に：プロフェッショナルなリジッドマシンソリューション

1. 用途

この  機械 は 主に 使用 され 非バックツイスト の 生産 の大型 セクション と 長尺 鋼心 アルミニウム ストランド セクター型 と 銅、アルム セクター型 と アルミニウム 合金 導体 バックツイストなし ストランディング;  それ できる また ある 使用 の 非バックツイスト ねじり と セクター型 ラウンドの 特殊形状 ペドと セクター型 導体コア。 2.

主なコンポーネント2.1.

Φ630  ペイ-オフスタンド                                                   2.2.

#タイプワイヤーガイドスタンド                                             2.3.

6B、12B、18Bストランダー                                                 2.4.

ワイヤーアセンブリダイ＆コンパクションデバイス                      2.9.

メーターカウンター（機械式、電子式）                        2.9.

Φ2000強力ダブルキャプスタン                                      2.7.

Φ2500コラム型ペイオフスタンド                     2.8.

電気制御システム                                                  2.9.

安全保護システム                                               2.10.

サイドボトムリールローディングデバイス

3.

主な特徴3.1.

機械全体が独立したグラウンドシャフト伝送を採用しており、ストランディング本体は専用のギアボックスによって回転駆動されます。従来のグラウンドシャフト伝送ケージストランダーと比較して、構造が簡素化されており、機器のメンテナンスがより便利です。3.2.

機械全体の制御は、Siemens S7-Smart200シリーズPLCを採用しており、さまざまな生産プロセスパラメータはタッチスクリーンを介して設定されます。ケージとキャプスタンの各セクションは、江蘇Zhimaサーボモーターによって駆動され、モータードライバーは周波数コンバーターデバイスです。伝送精度を確保するために、伝送モーターはグレーティングエンコーダーフィードバックを採用し、機械全体はバス通信方式を採用して信号伝送精度を確保しています。実際の生産では、ユーザーは必要なケーブル仕様に応じて、ケージの各セクションのピッチや生産ラインの速度などのプロセスパラメータをタッチスクリーンで設定します。起動すると、各伝送部分の速度はPLCによって自動的に計算され、機械全体の同期と撚り線のピッチの精度が確保され、機械全体の無段階速度調整が実現されます。電子制御システムは高度な技術、便利な操作、信頼性の高い動作を備えています。3.3.

パルス原理を使用して断線を検出し、ケージの各セクションの任意のボビンの断線信号を正確に判断し、検出精度を確保します。タッチスクリーンの表示を通じて、オペレーターは問題を迅速に解決し、次の起動を開始できます。3.4.

この機械は、Siemens S7-200プログラマブルコントローラーとフィールドバスを使用して、機械のすべての部分の動作状態を統一的にコマンドし、調整し、周波数コンバーターを使用してACモーターの起動と動作を制御します。Siemensタッチスクリーンを使用して、さまざまなプロセスパラメータを設定および表示します。電子制御システムは技術的に進んでおり、操作が簡単で、信頼性の高い動作をします。4.主な技術パラメータ モデル（リジッドストランディングマシン）

JLK-630/6

6.梱包写真

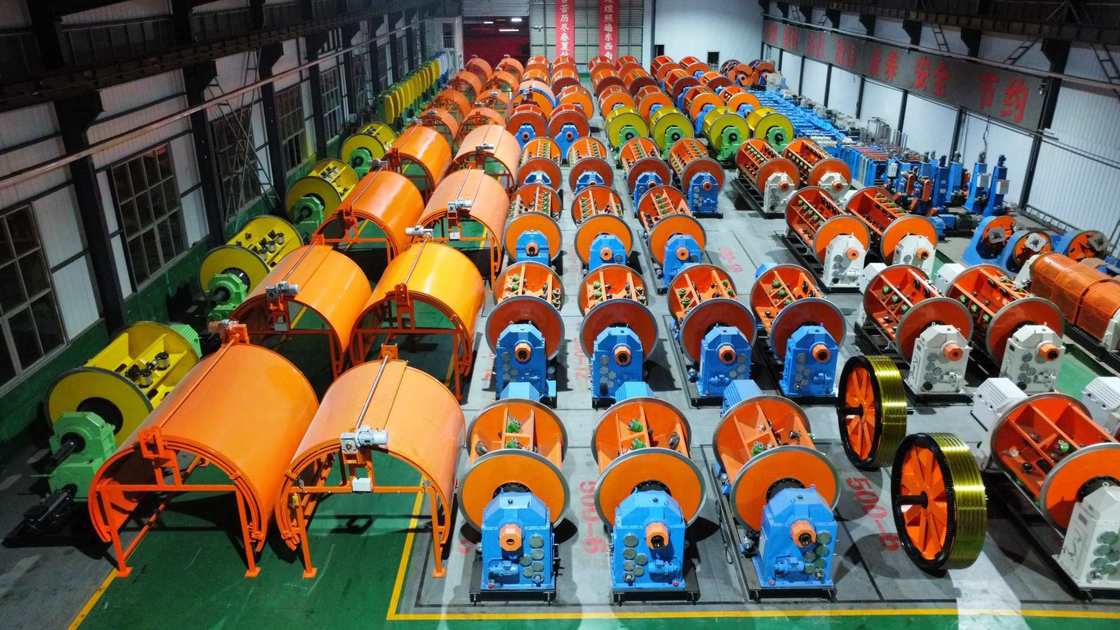

7.当社の工場と紹介

河北宝宏電気機械有限公司は、2006年8月1日に設立されました。北京、天津、石家荘の三角中心に位置する河北市沙瓦郷工業地帯にあり、交通の便が良く、鉄鋼資源が豊富です。ストランディングマシンシリーズ製品の製造から始まり、18年間の開発を経てきました。人材の優位性と技術力を最大限に活かし、新技術とプロセスの研究開発を継続し、着実な成長を遂げ、高度な製造技術、強力な生産能力、全国および海外をカバーする販売ネットワークを備えた総合的な経済主体へと徐々に進化しています。

同社は30,000平方メートルの工場面積をカバーし、100人以上の従業員を抱え、12人の機械および電気エンジニアを含み、その加工設備は合計6,000万元を超えています。現在、大規模な加工設備の導入と、プロセスの研究、開発、改善を通じて、同社はJLKケージストランディングマシンシリーズユニットを組立ラインで製造する中国で唯一のメーカーとなっています。
