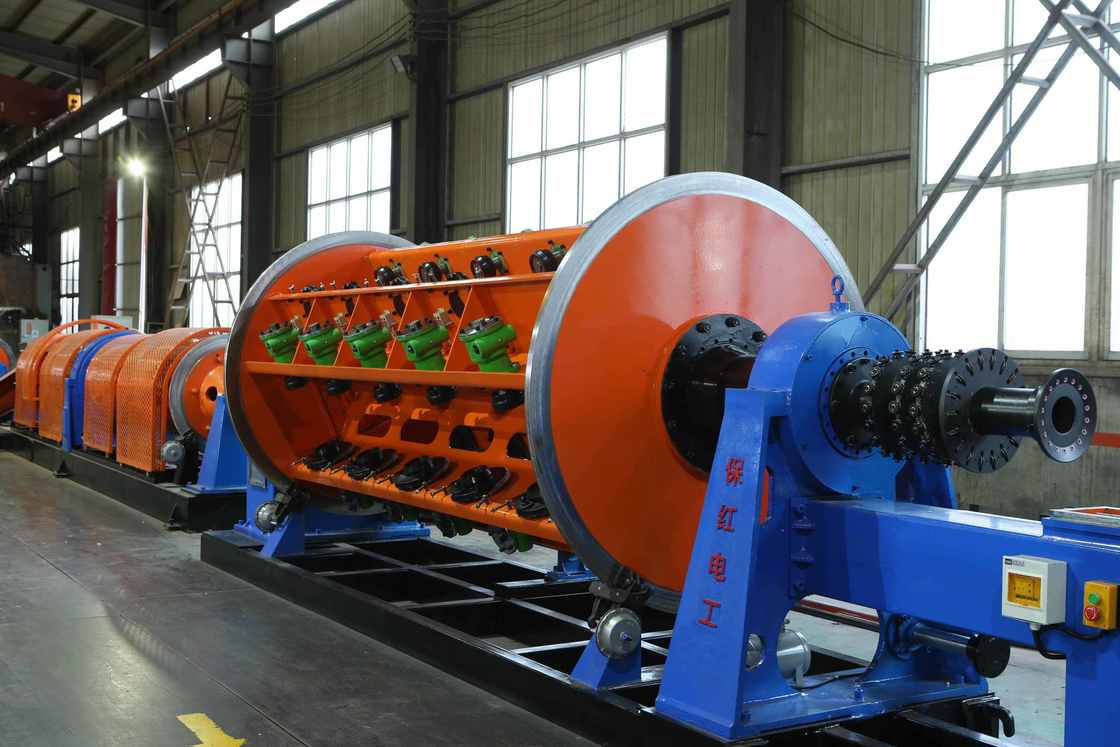

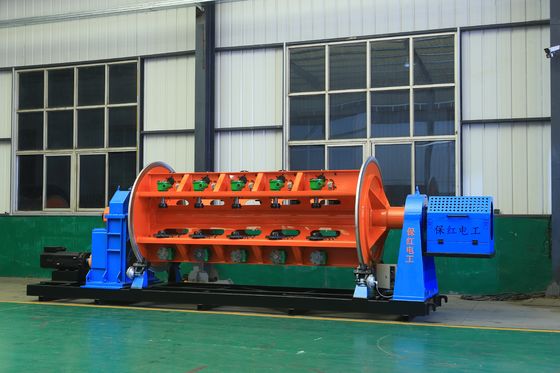

500/1+6+12 ワイヤーおよびケーブル製造用硬質撚線機

500/1+6+12 ワイヤー&ケーブル製造用の硬いストランディングマシン

1. 適用する

この機械は主に,大きな横断と長い長さの鋼筋コアアルミニウム鎖 (ACSR) とアルミニウム合金導体の扭曲のないストランディングに使用されます.円形な銅導体とコンパクト化特殊形とセクター形のコア

2.主要な構成要素

2.1.Φ500報酬立ってる

2.2.#型ワイヤルガイドスタンド

2.3.6B,12Bストランダー

2.4.ワイヤアセンブル・マート& 圧縮装置

2.5.M についてエーテルカウンター (機械,電子)

2.6.Φ1600 強いダブルカプスタン

2.7.Φ 1800 コラムタイプ 採用横断する

2.8.電気 制御システム

2.9.M について年間プッシュ・プルs保護システム

3.メイン 特徴

3.1.独立モーターによって動かし,ケージとキャプスタンの各セクションは,別々のモーターによって動かし,p恒久磁石同期サーボモーター.特殊ギアボックスを介して回転するように動きます構造を簡素化し,従来の地面シャフト結合駆動型硬型ストランダーと比べ,設備の保守をより便利にする.

3.2.機械全体の制御が採用されています私はノヴァンスシリーズPLCと様々な生産プロセスパラメータはタッチスクリーンで設定されます.そしてモータードライバは周波数変換装置ですトランスミッションの正確性を確保するために,トランスミッションモーターはグリートエンコーダーフィードバックを採用し,機械全体が信号伝送の正確性を確保するためにバス通信方法を採用します.実際の生産, ユーザは必要なケーブル仕様に従ってタッチスクリーンで,ケージの各セクションのピッチや生産ラインの速度などのプロセスパラメータを設定します.起動時に,各トランスミッション部品の速度はPLCによって自動的に計算され,機械全体の同期と扭曲線ピッチの精度が保証されます.機械全体のステップレス速度調節を達成するために電子制御システムは先進技術,便利な操作,信頼性の高い操作を持っています.

3.3.パルス原理は,ワイヤ断裂を検出するために使用され,ケージの各セクションの任意のホイリングのワイヤ断裂信号を正確に決定し,検出の精度を保証します.触覚画面のディスプレイを通して操作者はすぐに問題を解決し,次の起動を開始することができます.

3.4.機械が使っている私はプログラム可能な制御器とフィールドバスは,機械のすべての部品の作業状態を統一して制御し,調整します.周波数コンバーターを使用して,ACモーターの起動と動作を制御する. イノヴァンスタッチスクリーンは,さまざまなプロセスパラメータを設定し表示するために使用されます. 電子制御システムは技術的に先進的で,操作が簡単で,信頼性があります.

4主な技術パラメータ

5.写真

6.梱包写真

7.私たちの工場と紹介

河北バホン電気機械株式会社 (株) は,2006年8月1日に設立. 北京市三角中心部に位置する河北市シャワ郡工業区に位置.天津と渋江州会社には交通手段が便利で 鉄鋼が豊富です ストランディングマシンシリーズ製品の生産から始まり,18年の開発を経ています.

人材の優位性と技術的な力に完全に頼り,同社は新しい技術とプロセスを継続的に研究・開発し, 成長し,先進的な製造技術,強力な生産能力を持つ包括的な経済機関へと徐々に発展し, 全国と海外をカバーする販売ネットワークです

工場面積は3万平方メートルで,機械と電気工学の12人を含む従業員が100人以上あり,加工設備の総額は6000万元以上です..現在,大規模な加工機器の導入と JLKケージを生産する中国で唯一のメーカーになりました 組み立てライン上のストランディングマシンシリーズユニット
