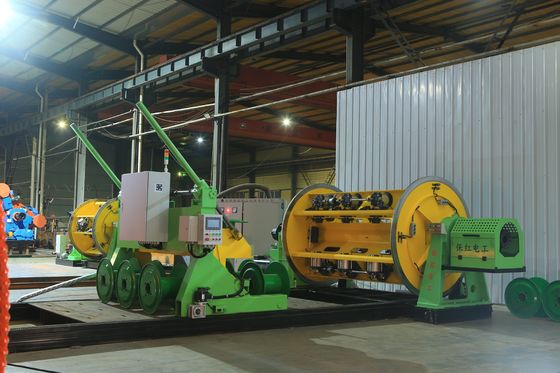

銅線リジッドフレーム撚線機 - 高精度&効率

銅線 硬い枠 ストランディング マシン - 高精度 効率

1.適用する

この機械は主に,大きな横断と長い長さの鋼筋コアアルミニウム鎖 (ACSR) とアルミニウム合金導体の扭曲のないストランディングに使用されます.円形な銅導体とコンパクト化特殊形とセクター形の中核.

2主要な成分

2Φ500 決済スタンド

2.2 #型 導線支架

2.3 6B,12B ストランダー

2.4 ワイヤアセット・ダイ&コンパクト装置

2.5 メーターカウンター (機械,電子)

2.6 Φ 1600強のダブルキャプスタン

2.7 Φ 1800 コラム型 横断による取り込み

2.8 電動制御システム

2.9 手動の押す引く安全保護システム

3特徴

3.1 機械全体は独立モーターで駆動され,ケージとキャプスタンの各部分は,別々の常磁気同期伺服モーターで駆動される.独用のギアボックスを通して回転するためにケージを駆動構造を従来の地面シャフト結合駆動型硬型ストランダーと比較して簡素化し,設備の保守をより便利にします.

3.2 機械全体の制御は Inovance シリーズ PLC を採用し,様々な生産プロセスパラメータはタッチスクリーンで設定されます.檻とキャプスタンの各セクションは,江蘇ジマのサーボモーターによって駆動されています送電の正確性を確保するために,送電モーターは格子エンコーダーフィードバックを採用します.信号伝送の精度を保証するためにバス通信方法を採用実際の生産ではユーザは,必要なケーブル仕様に従ってタッチスクリーンでケージの各セクションのピッチや生産ラインの速度などのプロセスパラメータを設定します.起動時,各トランスミッション部品の速度はPLCによって自動的に計算され,機械全体の同期と曲がったワイヤピッチの精度が保証されます.機械全体のステップレス速度調節を達成するために電子制御システムは先進技術,便利な操作,信頼性の高い操作を持っています.

3.3 パルス原理は,ワイヤの破裂を検出するために使用され,この原理は,ケージの各部分にある任意のホイリングのワイヤの破裂信号を正確に決定し,検出の精度を保証する.触覚画面のディスプレイを通して操作者はすぐに問題を解決し,次の起動を開始することができます.

3.4 機械は,機械のすべての部品の作業状態を統一して制御し,調整するために,Inovanceプログラム可能な制御器とフィールドバスを使用する.周波数コンバーターを使用して,ACモーターの起動と動作を制御する. イノヴァンスタッチスクリーンは,さまざまなプロセスパラメータを設定し表示するために使用されます. 電子制御システムは技術的に先進的で,操作が簡単で,信頼性があります.

4主な技術パラメータ

5.写真

6.梱包写真

7.私たちの工場と紹介

河北バホン電気機械株式会社 (株) は,2006年8月1日に設立. 北京市三角中心部に位置する河北市シャワ郡工業区に位置.天津と渋江州会社には交通手段が便利で 鉄鋼が豊富です ストランディングマシンシリーズ製品の生産から始まり,18年の開発を経ています.

人材の優位性と技術的な力に完全に頼り,同社は新しい技術とプロセスを継続的に研究・開発し, 成長し,先進的な製造技術,強力な生産能力を持つ包括的な経済機関へと徐々に発展し, 全国と海外をカバーする販売ネットワークです

工場面積は3万平方メートルで,機械と電気工学の12人を含む従業員が100人以上あり,加工設備の総額は6000万元以上です..現在,大規模な加工機器の導入と JLKケージを生産する中国で唯一のメーカーになりました 組み立てライン上のストランディングマシンシリーズユニット
