商品の詳細:
お支払配送条件:
|
| 製品名: | 堅いフレーム タイプ リード編み機 | 使用: | ワイヤー ストランディング |
|---|---|---|---|
| リールサイズ: | 500 / 630 / 710 | 材料: | 鋼鉄、銅 |
| HSコード: | 847940 | モーターブランド: | シメンス |
| 機械絵画: | 顧客の要求 | 保証期間: | 1 年間の保証 |
| ハイライト: | 堅いフレーム ケーブルのリード編み機,アルミニウム ケーブルのリード編み機,モーターを備えられたケーブルのリード編み機 |
||

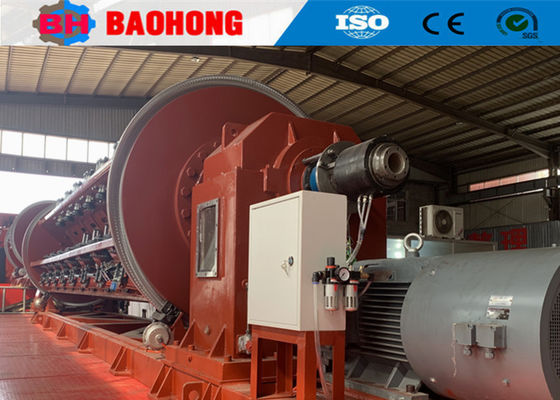

硬いフレーム型ワイヤとケーブルをストランディングする機械 アルミニウム用モーター付き
1適用する
硬いストランディング機械は,長さと大きな横断を持つ銅,アルミ,アルミ合金ワイヤーと電導体のストランディングに使用されます. 圧縮ストランディング,圧縮された丸形または断面形 (直線または前螺旋形) が,顧客の要求に応じて客の要求に応じてカスタマイズします.
2主要な構成要素
2. 1 報酬 1 セット
2.2 12.18B 硬いストランダー 1セット
2.3 コンパクトと組立用ダースホルダー 1セット
2.4 集結テープ機 1セット
2.5 メーターカウンター 1セット
2.6 カプスタン 1セット
2.7 横断スタンド 1セット
2.8 列型取出 1セット
2.9 モーター+減速器 1セット
2.10 トランスミッションシャフト 1セット
2.11 電動制御キャビネット (メインキャビネットと操作キャビネット) 1個セット
3特徴
3.1 硬いフレームのストランディングは,1+6+12+18+24+30+36ボビンケージで設計されている.
3.2 重用フレーム型硬いケージストランディングマシン,両端の自己調整ロールベアリングに支えられたケージ.完全に閉ざされたギア,ベアリングのための集中潤滑システム,ケージへの駆動.
3.3 水力床型を使用したボビングループ積載.横のトロッリー積載機もオプションである.
3.4 重い圧縮荷重に適した斜面設計の二輪キャプスタン.
3.5 ディスク型 チェイジ用の気圧ブレーキ
3.6 PLC 装備 選択可能
4テクニカルデータ
|
モデル (硬いストランディングマシン)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| 単線直径 | 銅 | φ1.5-5mm | φ1.5-5mm | φ1.5-5mm |
| アルミニウム | φ1.5-5mm | φ1.5-5mm | φ1.5-5mm | |
|
横断した電導体の最大OD
|
φ35〜55mm | φ35〜55mm | φ35〜55mm | |
| ストランディングピッチ | 6 ボビン ストランディング ケージ | 40~719mm | 51~896mm | 54~963mm |
| 12 ボビン ストランジング ケージ | 40~719mm | 51~896mm | 54~963mm | |
| 18 ボビン の 横ばい の 檻 | 44~793mm | 63~1056mm | 57〜1012mm | |
| 24 ボビン の 捕まえる 檻 | 51~924mm | 71-1246 mm | 66~1190mm | |
| 30 ボビン の 捕まえる 檻 | 57~1028mm | 87〜1553mm | 79〜1403mm | |
| 回転速度 | 6 ボビン ストランディング ケージ | 230.6回転/分 | 180.1回転/分 | 150.6回転/分 |
| 12 ボビン ストランジング ケージ | 230.6回転/分 | 180.1回転/分 | 150.6回転/分 | |
| 18 ボビン の 横ばい の 檻 | 208.5回転/分 | 155回転/分 | 142.6回転/分 | |
| 24 ボビン の 捕まえる 檻 | 179回転/分 | 130.1回転/分 | 122.3回転/分 | |
| 30 ボビン の 捕まえる 檻 | 161.8回転/分 | 115.9回転/分 | 102.7回転/分 | |
| カプスタン | カプスタンの車輪直径 | 2000mm | 2000mm | 2000mm |
| 最大引力 | 30T | 30T | 40T | |
| 螺旋前装置 | ピッチ | 500~2500mm | 500~2500mm | 500~2500mm |
|
モーターパワー
|
90〜180 KW | 110〜180 KW | 130〜180 KW | |
|
ボビンサイズ
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
センター・ペイオフ・ボビン
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
ボビンの取り込み
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
最大線形離陸速度
|
69 m/min | 69 m/min | 62m/min | |
|
中央高さ
|
1000 mm | 1100 mm | 1100 mm | |

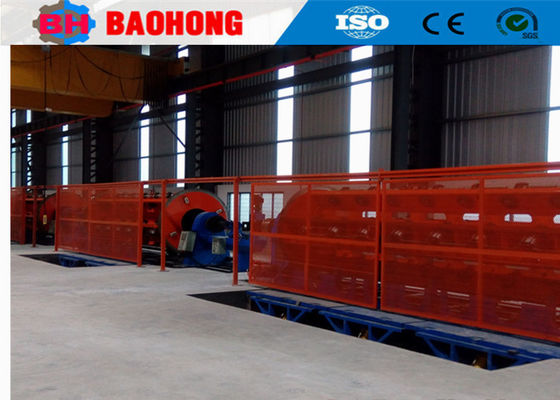

5写真
6荷造りの写真
7私たちの工場と紹介
株式会社ヘジアンバホン電気機械は2006年に設立されました. 当社は,ヘビ省ヘジアン市の経済開発地帯に位置しています.北中国のワイヤーストランディングマシンと敷設機械の最大のプロフェッショナルメーカーです.
2006年以来 顧客からのサポートと 配慮に頼ってBaohong機械は,ワイヤストランディングマシンと敷設機械の研究開発に専念し,大きな改善を行いましたJLKの硬いストランディングマシンシリーズの生産を発展させることができる唯一の工場になりました. 中国で組み立てライン加工,JGBのボウ・スキップ・ストランディング・ラインも開発しましたCGB ボウ・スキップ型ケーブルラインとCLY 高速クレイド型敷設ライン.
現在,ヘジアンバホン電気機械株式会社,面積は1万平方メートル,生産ワークショップは8000平方メートルです. 当社は10人のR&Dスタッフを含む60人の従業員を持っています.現在,年間生産額は1000万ドル以上です.中国で最も重要な ストランディングマシンメーカーに発展しました
