商品の詳細:
お支払配送条件:
|
| 設備の説明: | 高速惑星のタイプ ケーブルのリード編み機 | 関数: | より線 |
|---|---|---|---|
| タイプ: | 惑星 | ボビンサイズ: | 400のmm、500のmm、630のmm、等 |
| 材料: | 銅,アル,鋼線 | 最高。座礁させたコンダクターOD （400）: | 28mm |
| 装備の色: | リクエストとして | 応用: | バックねじれのCU、Alワイヤー、ACSRおよび絶縁されたワイヤーの座礁 |
| ハイライト: | 高速の惑星式ストランディングマシン,電動制御ケーブルのストランディングマシン,惑星のタイプ ケーブルのリード編み機 |
||
高速プラネタリー型ケーブル撚り合わせ機（電気制御用）
1. 用途
本機は、バックツイスト機能付きで銅線、アルミ線、ACSR、絶縁電線を撚り合わせるために使用されます。また、鋼線装甲ケーブルや銅線シールドケーブルの製造も可能です。
2. 主な特徴
2.1. バックツイスト方式：プラネタリー機構。
2.2. ボビンはディスクスプリングでクランプされ、空気圧式装置で解放されます。
2.3. 本機は広く使用されており、低騒音で操作が便利です。
2.4. 本機はPLC制御によりライン全体を制御し、電気制御システムは技術的に進んでおり、操作が容易で、信頼性の高い運転が可能です。
3. 技術パラメータ
| モデル（プラネタリー撚り合わせ機） | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| 単線径 | 銅 | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| アルミニウム | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| 最大撚り合わせ導体外径 | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| 撚り合わせピッチ | 6連プラネタリー撚り合わせケージ | 26-435 | 39-695 | 44-770 | 48-840 |
| 12連プラネタリー撚り合わせケージ | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18連プラネタリー撚り合わせケージ | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24連プラネタリー撚り合わせケージ | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| 回転速度 | 6連プラネタリー撚り合わせケージ | 218 rpm | 120 rpm | 106 rpm | 55 rpm |
| 12連プラネタリー撚り合わせケージ | 118 rpm | 110 rpm | 97.5 rpm | 45 rpm | |
| 18連プラネタリー撚り合わせケージ | 108 rpm | 100 rpm | 82.9 rpm | 35 rpm | |
| 24連プラネタリー撚り合わせケージ | 98 rpm | 90 rpm | 74 rpm | 25 rpm | |
| キャプスタン | キャプスタンホイール径 | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| 最大引取力 | 2T | 5T | 10T | 15T | |
| モーター出力 | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| ボビンサイズ | 315 mm | 400 mm | 500 mm | 630 mm | |
| センター送り出しボビン | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| 巻取りボビン | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| 最大引取線速 | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| 中心高さ | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

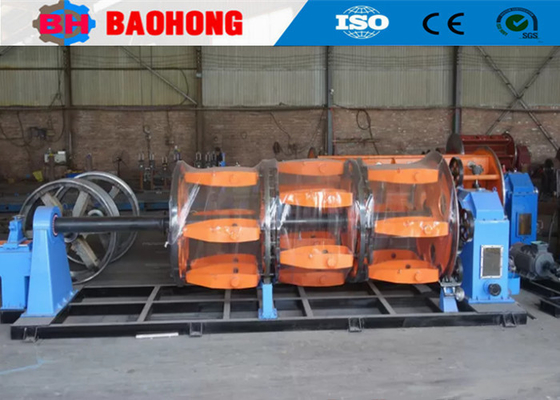

4. 写真
5. 梱包写真
6. 当社工場と紹介
河間市宝宏電機有限公司は2006年に設立されました。当社は河北省河間市の経済開発区に位置し、華北最大の専門的な線材撚り合わせ機および布設機のメーカーです。
2006年以来、お客様のご支援とご協力により、宝宏機械は線材撚り合わせ機および布設機の研究開発に専念し、大きな進歩を遂げてきました。現在、中国で唯一、JLKリジッド撚り合わせ機シリーズの生産を組立ライン加工にまで発展させることができる工場となり、さらにJGBボウスキップ撚り合わせライン、CGBボウスキップ型ケーブルライン、CLY高速クレードル型布設ラインも独自に開発しました。
現在、河間市宝宏電機有限公司は10000平方メートルの敷地面積を持ち、生産ワークショップは8000平方メートルです。当社は60名の従業員を擁し、そのうち10名は研究開発スタッフです。現在の年間生産額は1000万ドルを超え、中国で最も重要な撚り合わせ機メーカーの一つに発展しました。
