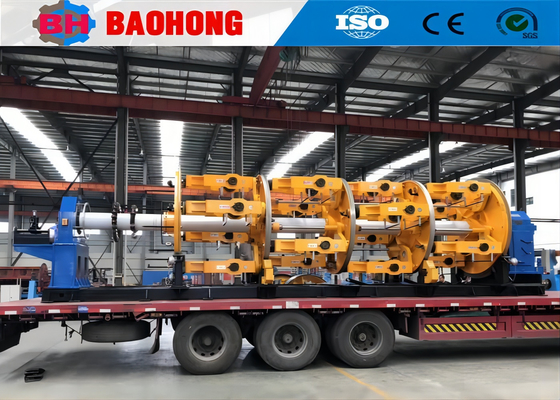

容易な維持の惑星のタイプ鋼線ロープのリード編み機

簡単なメンテナンスプラネタリー式鋼線ロープ撚り線機

1. 用途
この種の機械は、銅撚り線、鋼心アルミ撚り線、鋼ロープの製造に使用されます。鋼線や絶縁線の撚り線にも使用できます。キャビネットタイプのタッチスクリーンコンソールを採用しており、操作が便利で外観も美しいです。

2. 主な特徴
2.1. バックツイスト方式：サン＆プラネタリーギア機構。

2.2. 非軸シンブル撚りケージには、メカニズム摩擦張力制御が装備されています。
2.3. 装置はプラネタリー360°バックトルクの形式を採用しており、バックトルクギアはすべて仕上げおよび研削されており、装置のノイズデシベルを大幅に低減します。
2.4. 機械は広く使用されており、低ノイズで便利に操作できます。

3. 生産プロセス

大型ベンダーを使用して鋼板をフレーム構造に曲げます。4つのフレーム構造が円を均等に共有し、両側の大型ディスクと溶接されます。また、すべての構造が中央の厚肉チューブに溶接されます。全体の構造は強く美しいです。

溶接後、アニーリング炉で全体の構造を焼きなまし、内部応力を除去します。

その後、大型横フライス盤で全体の構造を機械加工します。この横フライス盤は、片端からもう片端に移動することなく、すべての部品を一度に機械加工できるほど大きいです。このプロセスにより、全体の構造の同心性が維持され、両端のベアリングの寿命が延びます。

深穴ドリルボーリング盤は、クランプ装置の取り付け穴を旋削できます。1組のクランプ装置の穴は一度に旋削され、両方の穴が同じ同心性を保ちます。同心性により、ワイヤーブレーク率が低下し、クランプ装置のベアリングが長持ちします。

このダブルコラム立フライス盤は、クレードルタイプ撚り線機の大ディスクと撚り線機のキャプスタンを旋削するために使用されます。この機械は、ケーブルを保護し、同じ牽引力を維持するために、溝を旋削および研磨できます。

大型プレーナー型フライス盤は、主撚りケージの主シャーシとテイクアップ＆ペイオフシャーシをフライス加工するために使用されます。大型プレーナー型フライス盤は、すべての平面が一度に機械加工され、フライス盤で機械加工された表面の均一な高さ分布を維持することを保証します。これらすべてにより、機械全体がスムーズに動作します。

動バランス試験機は、高速で回転するワイヤーおよびケーブル機器、特にリジッドフレーム撚りケージおよびチューブラー撚りケージの製造における重要な生産設備です。撚りケージの機械加工プロセスは異なる偏心力を生じさせ、これは動バランス試験機によって検出されます。修正後、撚りケージは高速回転要件を容易に満たし、耐用年数を延ばします。

電気アニーリング炉は、ワイヤーおよびケーブル製造機械、特にリジッドフレーム撚り線機およびチューブラー撚り線機の製造に不可欠です。主撚りケージの溶接時の内部応力は大きいです。熱処理により内部応力が強く解放されます。この生産プロセスにより、撚りケージの変形や破損がなくなり、内部品質が向上します。

4. 技術パラメータ

5. 写真


6. 梱包写真


7. 私たちの工場と紹介

河間市宝宏電機有限公司は2006年に設立されました。当社は河北省河間市の経済開発区に位置し、華北最大の専門的なワイヤー撚り線機および撚り合わせ機のメーカーです。

2006年以来、お客様のケアとサポートに支えられ、宝宏機械はワイヤー撚り線機および撚り合わせ機の研究開発に専念し、大きな進歩を遂げました。現在、中国でJLKリジッド撚り線機シリーズの生産を組立ライン処理にまで開発できる唯一の工場となり、JGBボウスキップ撚り線、CGBボウスキップタイプ撚り合わせ線、CLYハイスピードクレードルタイプ撚り合わせ線も独立して開発しました。

現在、河間市宝宏電機有限公司は10000平方メートルの敷地に8000平方メートルの生産ワークショップを擁しています。当社は60名の従業員を擁し、そのうち10名は研究開発スタッフです。現在の年間生産額は1000万ドルを超え、中国で最も重要な撚り線機メーカーの1つに発展しました。
