| Name: | ACSR Planetary Stranding Machine | Type: | Planetary shape |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al,Steel wires |
| Max. stranded conductor OD(315): | φ14 mm | Stranding pitch: | Step-less, adjustable |
| Grantee period: | 12 Months | Machine painting: | Optional |
| Usage: | Stranding | ||
| ハイライト: | ACSRの惑星のリード編み機,ACSRケーブルプラネタリストランディングマシン |
||

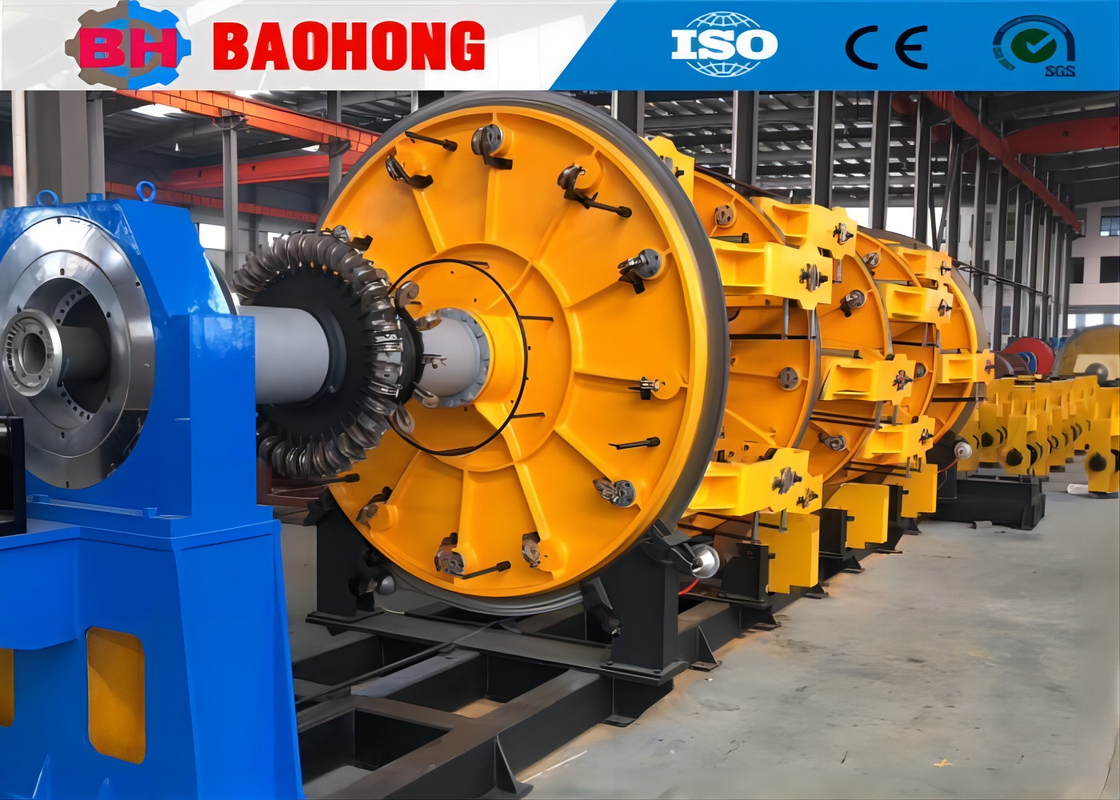

ACSR 銅アルミケーブル 惑星のストランディングマシン
1. 使用
この機械は主にバックトイストストランディング銅アルミニウムワイヤコア,鋼コアアルミニウムストランディングワイヤコアと絶縁ワイヤコアに使用されます.
新しいベルトストレナーには耐磨性のある摩擦ブロックが採用されており,調整がより便利で使用寿命が長くなります.
2主人公
2.1逆回転方法:惑星機制
2.2軸のない指指回転ケージは,摩擦張力制御メカニズムで装備されています.
2.3トランスミッションシャフトは,機械のすべてのパーツを繋ぎ,安定したストランディングピッチを維持します.
2.4高硬さ,高性能,高速,低慣性
2.5シーメンス PLC制御システム,タッチスクリーンで動作する.
3. テクニカルパラメータ
| モデル (惑星系ストランディングマシン) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| 単線直径 | 銅 | φ1-1.6mm | φ1-4 mm | φ1.2〜5mm | φ1.5-5mm |
| アルミニウム | φ1.2-2 mm | φ1.2〜4mm | φ1.4〜5mm | φ2.0〜5mm | |
| 横断した電導体の最大OD | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| ストランディングピッチ | 6 ボビン ストランディング ケージ | 26~435 | 39~695 | 44~770 | 48〜840 |
| 12 ボビン ストランジング ケージ | 30~526 | 43~774 年 | 47~858年 | 50~928 | |
| 18 ボビン の 横ばい の 檻 | 34~639 | 47~858年 | 55-1001 | 65-1201 | |
| 24 ボビン の 捕まえる 檻 | 38~749 | 51〜940 | 63-1151 | 75-1601 年 | |
| 回転速度 | 6 ボビン ストランディング ケージ | 218回転/分 | 120回転/分 | 106回転/分 | 55回転/分 |
| 12 ボビン ストランジング ケージ | 118回転/分 | 110回転/分 | 97.5回転/分 | 45回転/分 | |
| 18 ボビン の 横ばい の 檻 | 108回転/分 | 100回転/分 | 82.9回転/分 | 35回転/分 | |
| 24 ボビン の 捕まえる 檻 | 98回転/分 | 90回転/分 | 74回転/分 | 25回転/分 | |
| カプスタン | カプスタンの車輪直径 | 1000 mm | 1600mm | 1800mm | 2000mm |
| 最大引力 | 2T | 5T | 10T | 15T | |
| モーターパワー | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| ボビンサイズ | 315mm | 400 mm | 500mm | 630 mm | |
| センター・ペイオフ・ボビン | 315mm | 1250mm | 1600mm | 1600mm | |
| ボビンの取り込み | 1250mm | 2000mm | 2000mm | 2500mm | |
| 最大線形離陸速度 | 25m/min | 30m/min | 34.7 m/min | 20m/min | |
| 中央高さ | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4.配送付属書類
4. 1 ユーザーマニュアル 1 枚
4.2 基礎図 1 枚
4.3 外見図 1枚
4.4 電気装置図 1 枚
4.5 AC/DC 仕様 1 枚
4.6 空気回路の配置図等 1枚
5写真
6包装写真
7私たちの工場と紹介
株式会社ヘジアンバホン電気機械は,2006年に設立されました. 当社は,河北省ヘジアン市の経済開発地帯に位置しています.北中国のワイヤストランディングマシンと敷設機械の最大のプロフェッショナルメーカーです.
2006年以来 顧客からのサポートと 配慮に頼ってBaohong機械は,ワイヤストランディングマシンと敷設機械の研究開発に専念し,大きな改善を行いましたJLKの硬いストランディングマシンシリーズの生産を発展させることができる唯一の工場になりました. 中国で組み立てライン加工,JGBのボウ・スキップ・ストランディング・ラインも開発しましたCGB ボウ・スキップ型ケーブルラインとCLY 高速クレイド型敷設ライン.
現在,ヘジアンバホン電気機械株式会社,面積は1万平方メートル,生産ワークショップは8000平方メートルです. 当社は10人のR&Dスタッフを含む60人の従業員を持っています.現在,年間生産額は1000万ドル以上です.中国で最も重要な ストランディングマシンメーカーに発展しました
