完全な自動インテリジェントコイラーJLK-630/1+6+12+18+24を別々のモータードライブ付き

全自動インテリジェントコイラー JLK-630/1+6+12+18+24 セパレートモータードライブ

1. 用途

この機械は、主に大断面・長尺の鋼心アルミ撚り線および銅、アルミニウム、

アルミニウム合金導体のバックツイストなしの撚り線製造に使用されます。また、丸型、特殊形状、

扇形導体コアのバックツイストなしの撚り線および圧着にも使用できます。

2. 主な技術パラメータ

3. 主な 特徴

3.1 機械全体は独立したモーターで駆動され、ケージとキャプスタンの各セクションは、独立した永久磁石

同期サーボモーターで駆動されます。ケージは専用のギアボックスを介して回転駆動され、従来のグランド

シャフトリンケージ駆動のリジッド型ストランダーと比較して構造が簡素化され、機器のメンテナンスがより便利になります。

3.2 機械全体の制御はInovanceシリーズPLCを採用し、さまざまな生産プロセスパラメータはタッチスクリーンを介して設定されます。

ケージとキャプスタンの各セクションは江蘇志摩サーボモーターで駆動され、モータードライバーは周波数コンバーターデバイスです。伝送精度を確保するため、

伝送モーターはグレーティングエンコーダーフィードバックを採用し、機械全体はバス通信方式を採用して、

信号伝送精度を確保します。実際の生産では、ユーザーは必要なケーブル仕様に応じて、ケージの各セクションのピッチや、

生産ラインの速度などのプロセスパラメータをタッチスクリーンで設定します。起動時には、各伝送の速度は、

PLCによって自動的に計算され、機械全体の同期と撚り線のピッチの精度を確保し、

機械全体の無段階速度調整を実現します。電子制御システムは高度な技術、便利な操作、

信頼性の高い動作を実現しています。

3.3 パルス原理を使用して断線を検出し、各セクションの任意のボビンの断線信号を正確に判断し、

検出精度を確保します。タッチスクリーンの表示を通じて、オペレーターは問題を迅速に解決し、次の起動を開始できます。

3.4 この機械はInovanceプログラマブルコントローラーとフィールドバスを使用して、機械のすべての部分の動作状態を統一的にコマンドし、調整し、

周波数コンバーターを使用してACモーターの起動と運転を制御します。Inovanceタッチスクリーンを使用して、さまざまなプロセスパラメータを設定および表示します。

電子制御システムは技術的に進んでおり、操作が簡単で、信頼性の高い動作を実現しています。

3.5 この構造の機械的および電気的制御は、現在中国で最も高度な全自動コイルの積み込みおよび取り外しプロセスを採用しており、

コイルの積み込みおよび取り降ろしの作業効率を大幅に向上させています！

4. 主なコンポーネント

4.1 Φ630 ペイオフスタンド

4.2 #型ワイヤーガイドスタンド

4.3 6B、12B、18B、24B ストランダー

4.4 ワイヤーアセンブリダイス & 圧着装置

4.5 水平メーターカウンター（機械式、電子式）

4.6 Φ 2000 強力ダブルキャプスタン

4.7 トップマウント Φ2500 ガントリー型テイクアップおよびペイオフスタンド

4.8 電気制御システム

4.9 安全保護システム

4.10 サイドマウント水平コイルローディングシステム

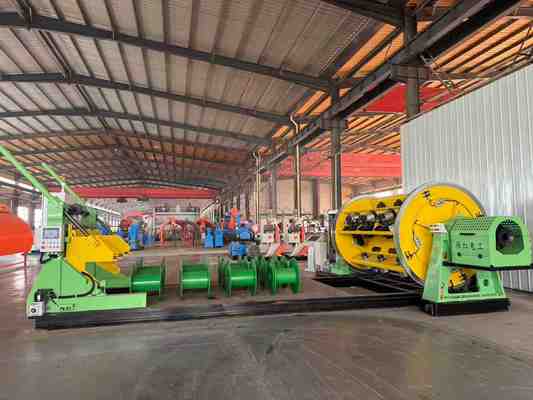

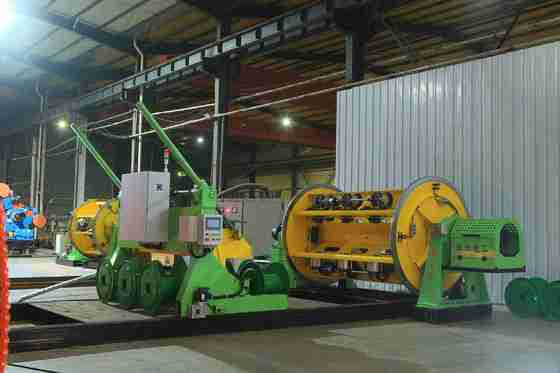

5. 写真

6. 梱包写真7. 当社の工場と会社紹介

河北宝宏電気機械有限公司は、2006年8月1日に設立されました。北京、天津、石家荘の三角中心に位置する河北市沙瓦郷工業地帯にあり、

交通の便が良く、鉄鋼資源が豊富です。ストランディングマシンシリーズ製品の生産から始まり、18年間の開発を経てきました。人材を最大限に活用し、

技術力を活かし、新技術とプロセスの研究開発を継続的に行い、着実な成長を遂げ、高度な製造技術、強力な生産能力、

全国および海外をカバーする販売ネットワークを持つ総合的な経済主体へと徐々に発展しています。

同社は30,000平方メートルの工場面積をカバーし、100人以上の従業員を抱え、その中には12人の機械および電気技術者がおり、

その加工設備は合計6,000万元を超えます。現在、大規模な加工設備の導入と、

プロセスの研究、開発、改善を通じて、同社はJLKケージを製造する中国で唯一のメーカーとなっています。

ストランディングマシンシリーズユニットを組み立てラインで製造しています。
