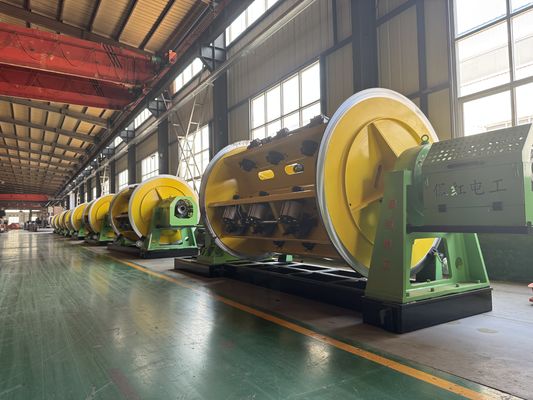

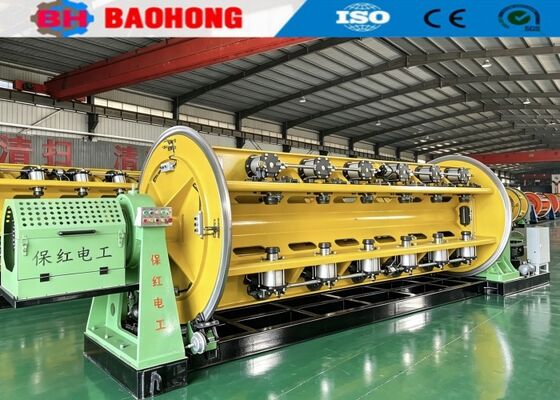

630 Rigid Type Stranding Machine For Aluminum & Copper Wire

630型リジッド型撚線機（アルミ・銅線用）

1. 用途

本機は、主に大断面積・長尺の鋼心アルミ撚線（ACSR）およびアルミ合金導体の非撚り撚り合わせに使用されます。また、丸形、異形、扇形の心線を持つ銅導体の非撚り撚り合わせおよび圧縮にも適用できます。

2. 主要構成部品

2.1 Φ630給電スタンド 1セット

2.2 #型ワイヤーガイドスタンド 1セット

2.3 6B、12B、18B撚線機 3セット

2.4 ワイヤー組立ダイ＆圧縮装置 3セット

2.5 メーターカウンター（機械式、電子式） 1セット

2.6 Φ 2000 強力ダブルキャプスタン 1セット

2.7 Φ 2500 コラム型テイクアップ（トラバース付き） 1セット

2.8 電気制御システム 1セット

2.9 安全保護システム 4セット

3. 特長

3.1本機全体は独立したモーターで駆動され、ケージとキャプスタンの各セクションは個別の永久磁石同期サーボモーターで駆動されます。ケージは専用ギアボックスを介して回転駆動され、従来のグラウンドシャフトリンケージ駆動リジッド型撚線機と比較して構造が簡素化され、機器のメンテナンスがより便利になります。

3.2本機全体の制御はシーメンス＆イノバンスシリーズPLCを採用し、各種生産プロセスパラメータはタッチスクリーンで設定されます。ケージとキャプスタンの各セクションは江蘇智馬サーボモーターで駆動され、モータードライバーは周波数変換器です。伝送精度を確保するため、伝送モーターはグレーティングエンコーダーフィードバックを採用し、本機全体はバス通信方式を採用して信号伝送精度を確保します。実際の生産では、ユーザーは必要なケーブル仕様に応じて、各ケージセクションのピッチや生産ラインの速度などのプロセスパラメータをタッチスクリーンで設定します。起動時には、PLCが各伝送部分の速度を自動計算し、本機全体の同期と撚り線ピッチの精度を確保し、本機全体の無段階速度調整を実現します。電子制御システムは先進的な技術、便利な操作、信頼性の高い動作を備えています。

3.3パルス原理を使用してワイヤー切れを検出するため、各ケージセクションの任意のボビンのワイヤー切れ信号を正確に特定でき、検出精度を保証します。タッチスクリーンの表示を通じて、オペレーターは問題を迅速に解決し、次の起動を開始できます。

3.4本機はイノバンスPLCプログラマブルコントローラーとフィールドバスを使用して、本機の全部分の作業状態を統一的にコマンドし調整し、周波数変換器を使用してACモーターの起動と操作を制御します。イノバンスタッチスクリーンを使用して、さまざまなプロセスパラメータを設定および表示します。電子制御システムは技術的に先進的で、操作が簡単で、動作が信頼性があります。

4. 主な技術パラメータ

5.写真

6.梱包写真

7. 当社工場および会社紹介

河間市宝鴻電機有限公司は2006年に設立されました。当社は河北省河間市の経済開発区に位置し、華北地域最大のワイヤー撚線機および撚り合わせ機の専門メーカーです。

2006年以来、お客様のご支援とご協力により、宝鴻機械はワイヤー撚線機および撚り合わせ機の研究開発に専念し、大きな進歩を遂げてきました。現在、中国でJLKリジッド型撚線機シリーズの生産を組立ライン処理まで開発できる唯一の工場となり、JGBボウスキップ撚線ライン、CGBボウスキップ型ケーブルライン、CLY高速クレードル型撚り合わせラインも独立して開発しました。

現在、河間市宝鴻電機有限公司は10000平方メートルの敷地に8000平方メートルの生産ワークショップを有しています。当社は60名の従業員を擁し、そのうち10名は研究開発スタッフです。現在の年間生産額は1000万ドルを超え、中国で最も重要な撚線機メーカーの1つに発展しました。
