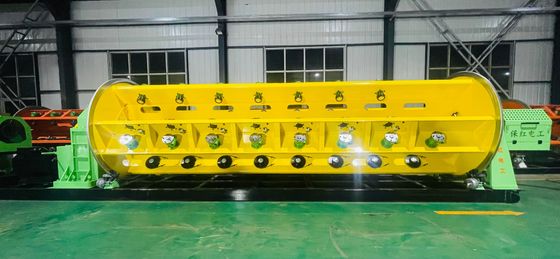

Servo-Driven Rigid Frame Cable Stranding Machine for Copper Wire

サーボ駆動リジッドフレームケーブルストランド機（銅線用）

1.用途

主に銅およびアルミニウムのセクター導体の撚り合わせおよび圧縮、丸形および特殊形状導体の撚り合わせ、引き出しおよび圧縮、ならびに鋼心アルミニウム導体の撚り合わせに使用されます。

2.主要構成部品

2.1 Φ500 巻出スタンド 1セット

2.2 6B、12B、18B、24B、30B撚り合わせ機 各1セット

2.3 ワイヤーアセンブリ装置 5セット

2.4 メーターカウンター 1セット

2.5 Ø2300 ダブルイニシアチブキャプスタン 1セット

2.6 Ø3150 トラバース付き巻取スタンド 1セット

2.7 伝達システム 1セット

2.8 電気制御システム 1セット

2.9 安全保護装置（電気安全カバー） 1セット

2.10 地上軸安全カバー 1セット

2.11 リールローディングスプレッダー 1セット

2.12 空気圧レンチ 1セット

3. 特徴

3.1 本機はヒューマンマシンインターフェース（HMI）を備えており、様々な操作パラメータをリアルタイムで表示・設定でき、直感的で便利な操作が可能です。

3.2 各撚り合わせケージの実際の回転速度やトラクション装置の線速などの操作パラメータを直感的に表示できます。

3.3 メーターホイールはゴムコーティングされ、空気圧押圧装置で補強されており、計量精度を効果的に向上させています。メイン制御盤とネットワーク化されており、定長停止を実現します。

3.4 断線警報信号は無線で送信され、伝送線の混乱や誤動作を効果的に回避します。

3.5 キャビネット型タッチスクリーン操作デスクを採用し、操作が便利で外観も美しいです。

3.6 メイン撚り合わせ機の補強には角形鋼管を使用し、単板の振動を回避します。

3.7 新しいベルトテンショナーは、耐摩耗性の高いフリクションベルトを採用しており、調整がより便利で、寿命が長くなっています。

3.8 機械内部のケーブルと空気回路は、損傷や混乱を避けるためにベースの角形鋼管内に隠されています。

3.9 メイン機のフロントサポートに補強を追加し、安定性を向上させています。ワイヤーダイベースはメイン機のフロントサポートに接続されており、統合性が高く、機械的剛性に優れています。

3.10 メイン機の前後軸ヘッドは一体型鋼鋳造で作られており、溶接による亀裂を回避します。

メイン機のブレーキ面積を拡大し、ブレーキ性能を向上させています。

3.11 キャプスタンホイールの表面研磨。

4. 技術パラメータ

5.写真

6. 梱包写真

7. 当社工場および会社紹介

河北宝宏電機有限公司は2006年8月1日に設立されました。北京、天津、石家荘の三角地帯に位置する河北市沙瓦郷工業区にあり、便利な交通と豊富な鉄鋼資源に恵まれています。撚り合わせ機シリーズ製品の生産から始まり、18年間の発展を経てきました。 人材の優位性と技術力を最大限に活用し、継続的に新技術・新プロセスを研究開発し、着実な成長を達成し、高度な製造技術、強力な生産能力、そして全国および海外をカバーする販売ネットワークを持つ総合経済体へと徐々に進化しています。

当社は30,000平方メートルの工場面積を誇り、100名以上の従業員（うち12名は機械・電気エンジニア）を擁し、加工設備総額は6,000万元を超えています。現在、大型加工設備の導入とプロセスの研究開発・改善を通じて、中国で唯一JLKケージ撚り合わせ機シリーズユニットを組み立てラインで生産するメーカーとなっています。
