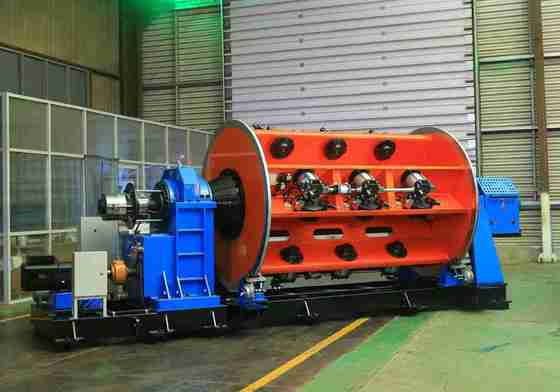

自動搭載装備のリジッドタイプストランディングマシン：ケーブル作成に不可欠

自動ローディング型剛性撚線機：ケーブル製造に不可欠

1. 用途

この機械は、主に大断面で長尺の鋼心アルミ撚線（ACSR）およびアルミ合金導体の非ねじり撚線に使用されます。また、丸型、特殊形状、扇形のコアを持つ銅導体の非ねじり撚線および圧着にも適用できます。

2. 主な構成部品

2.1 Φ630 ペイオフスタンド

2.2 #型ワイヤーガイドスタンド

2.3 6B、12B ストランダー

2.4 ワイヤー組立ダイス＆圧着装置

2.5 メーターカウンター（機械式、電子式）

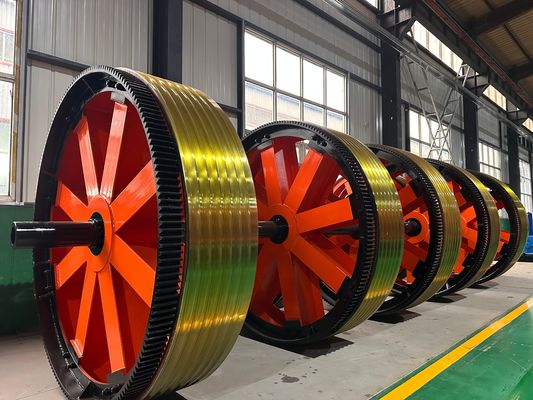

2.6 Φ 1600 強力ダブルキャプスタン

2.7 Φ 1800 コラム型テイクアップ（トラバース付き）

2.8 電気制御システム

2.9 手動スライド保護カバー

3. 特徴

3.1 機械全体は独立したモーターで駆動され、ケージとキャプスタンの各セクションは、個別の永久磁石同期サーボモーターで駆動されます。ケージは専用のギアボックスを介して回転駆動され、従来の地上軸リンケージ駆動の剛性撚線機と比較して構造が簡素化され、機器のメンテナンスがより便利になります。

3.2 機械全体の制御はInovanceシリーズPLCを採用し、さまざまな生産プロセスパラメータはタッチスクリーンを介して設定されます。ケージとキャプスタンの各セクションは、江蘇志摩サーボモーターで駆動され、モータードライバーは周波数変換装置です。伝送精度を確保するため、伝送モーターはグレーティングエンコーダーフィードバックを採用し、機械全体はバス通信方式を採用して信号伝送精度を確保しています。実際の生産では、ユーザーは必要なケーブル仕様に応じて、ケージの各セクションのピッチや生産ラインの速度などのプロセスパラメータをタッチスクリーンで設定します。起動時には、各伝送部の速度がPLCによって自動的に計算され、機械全体の同期と撚り線のピッチの精度が確保され、機械全体の無段階速度調整が実現します。電子制御システムは、高度な技術、便利な操作、信頼性の高い動作を備えています。

3.3 パルス原理を使用して断線を検出し、ケージの各セクションの任意のボビンの断線信号を正確に判断し、検出精度を確保します。タッチスクリーン上の表示を通じて、オペレーターは問題を迅速に解決し、次の起動を開始できます。

3.4 この機械は、Inovanceプログラマブルコントローラーとフィールドバスを使用して、機械のすべての部分の動作状態を統一的にコマンドし、調整し、周波数変換器を使用してACモーターの起動と動作を制御します。Inovanceタッチスクリーンを使用して、さまざまなプロセスパラメータを設定および表示します。電子制御システムは、技術的に高度で、操作が簡単で、信頼性の高い動作を実現します。

4. 主な技術パラメータモデル（剛性撚線機）

写真6.

梱包写真7.

当社の工場と紹介河北宝宏電気機械有限公司は、2006年8月1日に設立されました。北京、天津、石家荘の三角中心に位置する河北市沙瓦郷工業地帯にあり、交通の便が良く、鉄鋼資源が豊富です。

撚線機シリーズ製品の製造から始まり、18年の開発を経てきました。 人材の優位性と技術力を最大限に活かし、新技術とプロセスの研究開発を継続し、着実な成長を遂げ、高度な製造技術、強力な生産能力、全国および海外をカバーする販売ネットワークを備えた総合的な経済主体へと徐々に進化しています。

同社は30,000平方メートルの工場面積をカバーし、12人の機械および電気技術者を含む100人以上の従業員を抱え、その加工設備は合計6,000万元を超えています。現在、大規模な加工設備の導入とプロセスの研究、開発、改善を通じて、同社は組立ラインでJLKケージ撚線機シリーズユニットを製造する中国唯一のメーカーとなっています。
